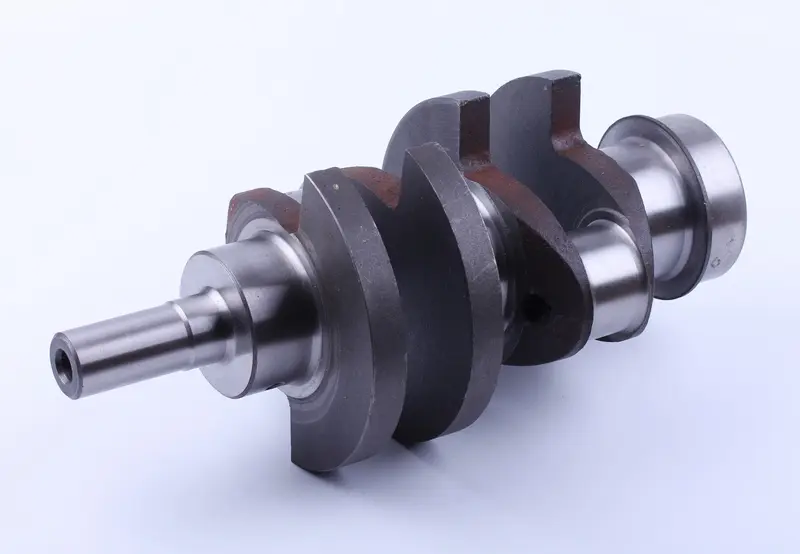

Колінчастий вал TY295 для Xingtai 220/224 AMG

Колінчастий вал TY295 для Xingtai 220/224 AMG працює у кривошипно-шатунному механізмі двигуна. Через шатуни він отримує зусилля від поршнів і перетворює їхній зворотно-поступальний рух на обертання. Стан шийок та точність посадки в опорах впливають на зазори в підшипниках, плавність обертання й роботу двигуна під навантаженням.

Будова та ознаки зношення

Вал має корінні й шатунні шийки, щоки, противаги та ступінчасті кінці для з’єднання з іншими деталями двигуна. Корінні шийки утворюють вісь обертання. Шатунні шийки зміщені відносно цієї осі та сприймають зусилля шатунів, а противаги допомагають урівноважувати механізм. Для заміни потрібен збіг геометрії шийок і посадкових поверхонь: сама лише подібність форми не визначає придатність вала.

Стукіт у нижній частині двигуна, зниження тиску мастила, відчутний люфт або металеві частинки в оливі — привід перевірити кривошипно-шатунний механізм. Причиною можуть бути як пошкодження вала, так і зношені вкладиші чи опори, тому рішення про заміну приймають після розбирання та вимірювань. Тріщини, вигин, глибокі задири й зношення шийок понад межі допустимої обробки можуть вимагати заміни. До таких пошкоджень часто призводять нестача мастила, забруднена олива та надмірні зазори.

Як перевірити відповідність

Звірте позначення двигуна та зіставте вал зі знятою деталлю. Окрему увагу приділіть кінцям вала й місцям приєднання суміжних деталей: навіть незначна відмінність посадки може завадити складанню. Контрольні розміри беріть із ремонтної документації двигуна та перевіряйте вимірювальним інструментом.

• Порівняйте загальну довжину, форму кінців, уступи та розташування елементів кріплення.
• Виміряйте діаметри й ширину корінних і шатунних шийок, перевірте їхнє розташування та поверхні осьового упору.
• Зіставте посадки суміжних деталей, отвори та канали подавання мастила.
• Визначте розмірну групу вкладишів і врахуйте, чи шліфували старий вал під час попереднього ремонту.

Зношена шийка знятого вала не дає точного номінального розміру. Вкладиші добирають за фактичними розмірами вала, який встановлюють, а робочі зазори контролюють під час складання. Замалий зазор порушує змащування та спричиняє перегрів, завеликий — падіння тиску мастила, стукіт і прискорене зношення поверхонь.

Що врахувати під час заміни

Разом із валом перевіряють корінні та шатунні вкладиші, упорні поверхні, опори в блоці й нижні головки шатунів. Оглядають деталі, що встановлюються на кінцях вала, та ущільнення; зношені замінюють. Канали змащування очищають від бруду й продуктів зношення. Залишені частинки можуть пошкодити шийки та вкладиші вже на початку роботи.

Перед встановленням змащують шийки й вкладиші, повертають кришки опор на належні місця та затягують кріплення за порядком і моментом, визначеними для двигуна. Перевіряють радіальні зазори, осьовий люфт і вільне обертання. Якщо вал заїдає, спочатку усувають причину, а не намагаються провернути його силою чи сильніше затягнути кришки. Після складання контролюють надходження мастила, його тиск і сторонні звуки. Помилка в посадці або перекриття мастильного каналу здатні швидко пошкодити новий вал та опори.
