Диференціал у зборі з блокуванням Z-47 Mototraktor AMG

Диференціал у зборі з блокуванням Z-47 Mototraktor AMG передає обертання до ведучих коліс мототрактора. У повороті колеса долають різну відстань, тому мають обертатися з різною швидкістю. Диференціал забезпечує цю різницю, а блокування обмежує її, допомагаючи зберегти тягу, коли одне колесо втрачає зчеплення з ґрунтом. Збірка призначена для заміни зношеного або пошкодженого диференціала під час ремонту трансмісії.

Будова та особливості роботи

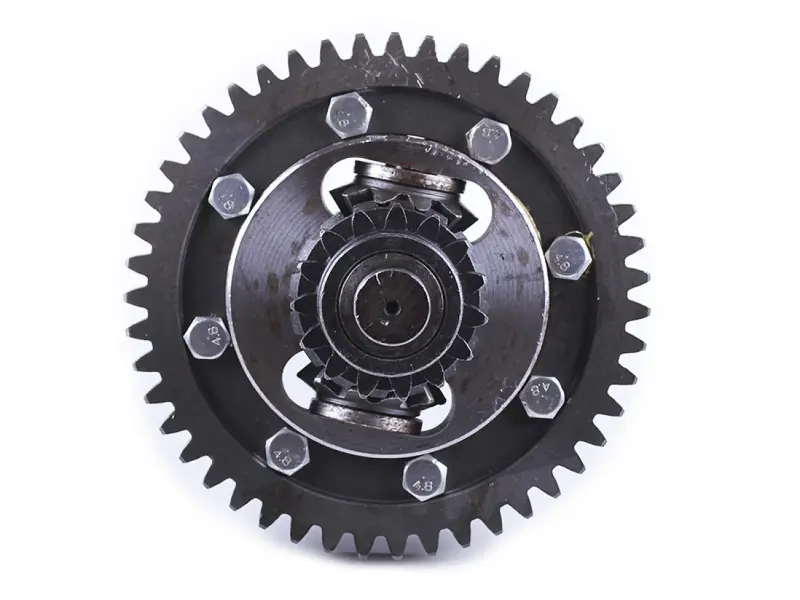

Конструкція має великий зовнішній зубчастий вінець, центральну шестерню та круглу бічну пластину, закріплену болтами. Крізь отвори пластини можна оглянути внутрішні зубчасті деталі. На головках болтів є маркування «4.8». Для правильного підбору потрібно порівнювати збірку цілком: збіг зовнішнього діаметра не підтверджує відповідність зубців і посадкових поверхонь.

Без блокування колеса легше проходять поворот завдяки різниці швидкостей. У заблокованому стані опір повороту зростає, особливо на твердому покритті з добрим зчепленням. Порядок увімкнення та допустимі режими використання визначає інструкція мототрактора. Вмикання блокування за великої різниці швидкостей коліс спричиняє ударне навантаження на деталі зчеплення механізму.

Ознаки несправності

Перевірити диференціал варто за появи стукоту під навантаженням, посилення гулу, ривків під час передачі тяги або надмірного люфту. Серед причин для розбирання також є сколи зубців, металеві частинки в оливі та блокування, яке не вмикається повністю чи не вимикається. Подібні прояви можливі й через несправні підшипники або привід блокування, тому спочатку визначають джерело проблеми.

Недостатнє змащення, забруднена олива, перевантаження та неправильне зачеплення прискорюють зношування. Заміна самого диференціала не усуває пошкодження суміжних деталей. Під час огляду перевіряють шестерню, що працює з його вінцем, опори, посадкові місця й механізм увімкнення блокування. Це допомагає виявити причину нерівномірного навантаження на зубці.

Як перевірити відповідність

Зіставте позначення Z-47, форму корпусу, розташування кріплень і будову блокування зі знятою деталлю. Перевірте кількість та профіль зубців, зовнішні розміри, ширину збірки, посадки під опори й з’єднання з валами. Вимірюючи стару деталь, враховуйте зношення її поверхонь: виробіток може спотворити результат. Самого найменування Mototraktor недостатньо для перевірки відповідності посадок.

На що зважати під час монтажу

До розбирання зафіксуйте розташування регулювальних шайб, втулок та інших деталей, які задають положення диференціала. Очистьте посадкові поверхні й видаліть із корпусу продукти зношування. Підшипники з люфтом або пошкодженими доріжками та зношені ущільнення замінюють за результатами огляду. Встановлюйте збірку без перекосу, а під час посадки підшипників прикладайте зусилля до відповідного кільця.

Кріплення затягують, зачеплення регулюють і мастильний матеріал добирають за вимогами трансмісії. До прикладання навантаження перевіряють плавність обертання, відсутність заклинювання, повне ввімкнення та вимкнення блокування. Невідповідні посадки або помилки регулювання спричиняють шум, перегрів і швидке зношування зубців. Неповне ввімкнення блокування може пошкодити деталі, що входять у зачеплення.
