Диски зчеплення для мототрактора, комплект AMG

Комплект дисків зчеплення для мототрактора AMG призначений для заміни зношених дисків у механізмі, що передає обертання від двигуна до трансмісії. Коли зчеплення ввімкнене, диски притискаються один до одного й передають крутний момент завдяки тертю. Під час вимкнення вони мають роз'єднуватися, щоб можна було перемикати передачі та зупиняти рух, не глушачи двигун.

Склад і будова

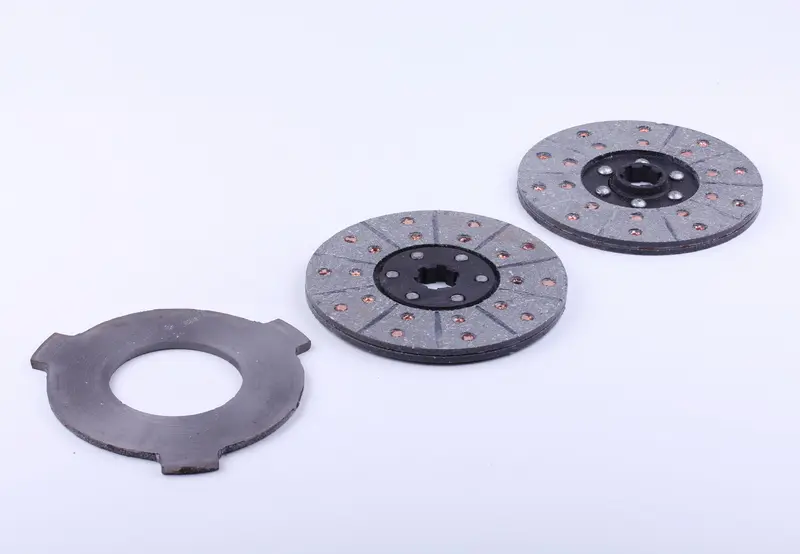

До комплекту входять два диски з фрикційними накладками та один проміжний диск із трьома зовнішніми виступами. Диски з накладками мають центральні маточини з внутрішніми шліцами. Накладки закріплені заклепками, на їхній поверхні є радіальні канавки. У центрі проміжного диска розташований великий круглий отвір. Під час підбору потрібно звіряти всі три деталі: правильна робота пакета залежить від їхньої відповідності конструкції зчеплення.

Ознаки зношення

Якщо під навантаженням оберти двигуна зростають, а тяга слабшає, варто перевірити диски на пробуксовування. Ривки під час рушання, утруднене перемикання передач і неповне вимкнення зчеплення також є приводом для огляду. Причиною таких проявів бувають не лише накладки, а й неправильне регулювання привода чи несправність натискного механізму. Огляд допоможе визначити, чи справді потрібна заміна дисків.

На демонтованих деталях перевіряють залишкову товщину накладок, рівномірність їхнього зношення, тріщини, відшарування та міцність кріплення заклепок. Якщо накладки стерлися до головок заклепок, можуть постраждати суміжні поверхні. Деформовані диски заважають пакету повністю роз'єднуватися, а пошкоджені шліци спричиняють люфт або заклинювання. Тривала робота з частково ввімкненим зчепленням призводить до перегрівання та прискореного зношення.

Як перевірити відповідність

Порівняйте комплект зі знятими деталями. Звірте зовнішній діаметр і товщину кожного диска, кількість та профіль внутрішніх шліців, розміри центральних отворів. Окремо перевірте висоту маточин і те, з якого боку вони виступають. Для проміжного диска мають збігатися форма, ширина й розташування зовнішніх виступів. Самого збігу зовнішнього діаметра замало: посадка на вал і входження виступів у відповідні пази також визначають сумісність.

Загальна товщина пакета впливає на притискання та хід роз'єднання дисків. Надто товстий пакет може не давати зчепленню повністю вимикатися, а надто тонкий — спричиняти пробуксовування через недостатній притиск. Збережіть передбачену конструкцією кількість і послідовність дисків. Не намагайтеся встановити маточину силою, якщо шліци не збігаються або деталь заїдає на валу.

Що врахувати під час заміни

До розбирання зафіксуйте чергування дисків та орієнтацію маточин. Разом із ними огляньте натискні поверхні, пази для виступів, шліци вала, пружини та механізм вимкнення зчеплення. Глибокі задири, викривлення й заїдання суміжних деталей можуть порушити роботу навіть нового комплекту. Якщо на накладках є олива, перевірте, звідки вона потрапляє, та огляньте відповідні ущільнення.

Установлюйте диски в порядку, визначеному для зчеплення вашого мототрактора. Дотримуйтеся вимог до підготовки дисків і затягування кріплень, після складання відрегулюйте привод за інструкцією техніки. Спочатку перевірте ввімкнення та повне вимкнення без навантаження, далі — плавність рушання й передачу тяги з невеликим навантаженням. Якщо залишилися ривки або пробуксовування, перевірте правильність складання та регулювання.
