Зірка дворядна Z-13 (12 колесо) AMG

Дворядна зірка Z-13 передає обертання в ланцюговому приводі завдяки зачепленню зубців із ланцюгом. Позначення Z-13 означає 13 зубців. Для заміни потрібно зіставити не лише їхню кількість, а й посадку на вал, параметри ланцюга та розташування двох зубчастих вінців. Від цього залежить, чи правильно працюватиме зачеплення після складання.

Будова деталі

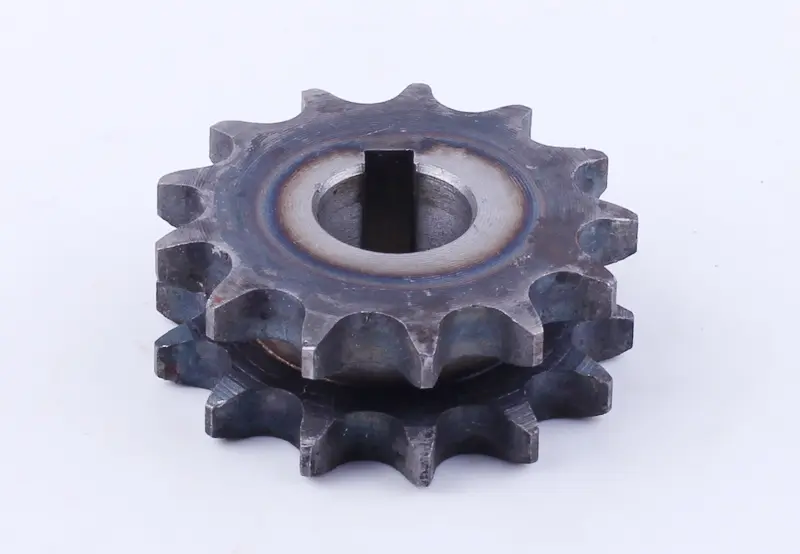

Зірка має два паралельні зубчасті вінці та центральний отвір зі шпонковим пазом. Посадочний отвір забезпечує розміщення на валу, а з’єднання зі шпонкою передає крутний момент. Ширина й глибина паза повинні відповідати посадці: за наявності люфту зміни навантаження супроводжуються ударами, які поступово пошкоджують з’єднання.

Для рівного ходу ланцюга потрібне точне взаємне розташування вінців. Зірки з однаковою кількістю зубців можуть мати різну товщину, профіль зубців, відстань між рядами та зміщення відносно посадочної частини. Помилка в цих параметрах спричиняє тертя об бокові поверхні, шум і прискорене спрацювання приводу.

Ознаки зношення

Зірку варто перевірити, якщо ланцюг рухається ривками, з’явилися клацання під навантаженням або відчутний люфт на валу. Про зношення свідчать загострені верхівки зубців, нерівномірно вироблені бокові поверхні, відколи та деформація. Окремо оглядають отвір і шпонковий паз: пошкоджена посадка може залишатися причиною ударів навіть після заміни ланцюга.

Під час такого ремонту перевіряють також ланцюг і зірки, з якими він працює. Видовжений через зношення ланцюг неправильно сідає на зубці та швидко псує нову зірку. Якщо спрацювання охоплює кілька деталей, їх заміну узгоджують між собою. Шпонку та кріплення оглядають на деформацію й сліди зміщення, щоб не залишити причину повторної появи люфту.

Як підібрати заміну

• Зіставте кількість зубців і дворядну будову зі знятою зіркою.
• Перевірте типорозмір ланцюга, форму та товщину зубців кожного вінця.
• Виміряйте відстань між вінцями й загальну ширину деталі.
• Порівняйте діаметр отвору, розміри шпонкового паза та довжину посадки.
• Звірте положення вінців відносно упору на валу та спосіб фіксації.

Зняту деталь спочатку очищають, а розміри перевіряють на ділянках без помітного спрацювання. Задирки й вироблені поверхні можуть спотворити вимірювання. Збіг лише за кількістю зубців не забезпечує правильної посадки: інший отвір завадить закріпленню, а зміщені вінці порушать лінію руху ланцюга.

Заміна та перевірка

Розбирають зупинений привод, унеможлививши випадковий запуск. До зняття запам’ятовують, яким боком стояла зірка та в якому порядку розміщені кріплення і проставки, якщо вони передбачені механізмом. Вал очищають, шпонку й паз перевіряють на пошкодження. Під час встановлення уникають перекосу та не забивають зірку ударами по зубцях.

Кріплення затягують відповідно до вимог конкретного механізму. Після складання перевіряють, що відповідні вінці з’єднаних ланцюгом зірок розташовані в одній площині, виставляють натяг ланцюга та вручну прокручують привод на повний оберт. Ланцюг має рухатися без бічного відхилення, заклинювання й тугих ділянок. Якщо є биття або заїдання, причину усувають до роботи під навантаженням: надмірний натяг не виправляє неправильну посадку.
