Зірка задня Delta 428-39T

Задня зірка Delta 428-39T передає зусилля від приводного ланцюга до заднього колеса. Її замінюють, коли зношені зубці, пошкоджене кріплення або потрібно відновити ланцюгову передачу. Позначення 39T означає 39 зубців, а 428 — типорозмір ланцюга з кроком 12,7 мм. Самого збігу кроку недостатньо: ланцюг має відповідати типорозміру зірки, щоб ролики правильно працювали із зубцями.

Будова зірки

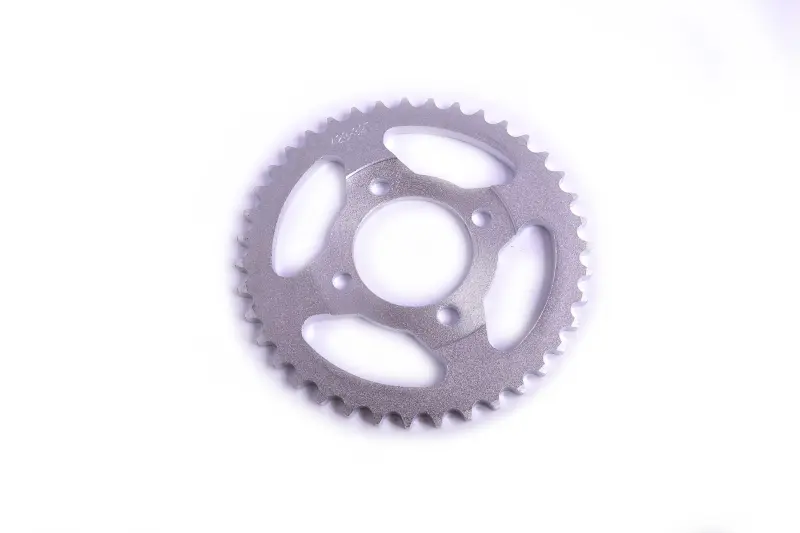

Диск має зовнішній зубчастий вінець, центральний посадковий отвір і чотири отвори для кріплення. Між серединою диска та вінцем розташовані чотири великі видовжені вирізи. Під час руху зубці входять між роликами ланцюга й передають навантаження на кріплення зірки. Щільна посадка та рівне встановлення диска потрібні для того, щоб ланцюг ішов в одній площині з передньою зіркою.

Ознаки зношення

Огляньте зубці по всьому колу. Загострені верхівки, гачкоподібна форма, відколи та нерівномірне спрацювання вказують на потребу заміни. Сліди тертя збоку зубців можуть бути наслідком перекосу передачі. Якщо під навантаженням виникають ривки або натяг ланцюга помітно змінюється під час обертання колеса, перевірте також ланцюг і передню зірку. Ці симптоми не визначають несправність лише однієї деталі. Зношений ланцюг швидко псує зубці нової зірки, тому їхній стан оцінюють разом.

Як перевірити сумісність

Для Delta звірте зі знятою зіркою кількість зубців і типорозмір ланцюга, діаметр центрального отвору, кількість та діаметр кріпильних отворів, відстані між їхніми центрами. Окремо порівняйте товщину диска й розташування вінця відносно посадкової поверхні. Назва моделі не замінює перевірку кріплення, особливо якщо його раніше переробляли. Правильно підібрана деталь стає на місце без примусового зміщення та зберігає лінію ланцюга.

Кількість зубців визначає передатне відношення разом із передньою зіркою. Якщо попередня задня зірка мала іншу кількість зубців, перехід на 39T змінить співвідношення тяги та швидкості за тих самих обертів двигуна. Також перевірте, чи вистачає довжини ланцюга та ходу його регулювання. Помилка в посадкових розмірах заважає закріпити зірку, а невідповідне зачеплення призводить до шуму, ривків і прискореного зношення передачі.

Заміна та перевірка

Зафіксуйте техніку в стійкому положенні та вимкніть двигун. Послабте ланцюг і розберіть кріплення зірки відповідно до конструкції мопеда. Приберіть бруд із посадкової поверхні, перевірте тримач зірки, отвори й кріпильні деталі. Люфт, розбиті отвори або пошкоджена різьба не дадуть належно затягнути з’єднання. Встановіть зірку правильною стороною, без перекосу, а кріплення затягуйте рівномірно з моментом, передбаченим керівництвом до техніки.

Після складання вирівняйте зірки та відрегулюйте провисання ланцюга за вимогами керівництва. Прокрутіть колесо вручну на кілька обертів: хід має бути вільним, без заклинювання та набігання ланцюга на бічну поверхню зубців. Перевіряйте натяг у різних положеннях колеса. Якщо ланцюг і обидві зірки мають значне спрацювання, доцільно замінити їх разом, щоб зношені деталі не скорочували строк служби нових.
