Зірка передня Delta 428-16T, 16 зубців

Передня зірка Delta 428-16T передає обертання з вихідного вала двигуна на ланцюг, який приводить заднє колесо. Вона працює в парі із задньою зіркою та визначає передатне відношення ланцюгового приводу. Позначення 428 означає типорозмір ланцюга з кроком 12,7 мм, а 16T — 16 зубців. Обидва параметри потрібні для підбору: зірки з однаковою кількістю зубців можуть бути розраховані на різні ланцюги.

Будова та посадка

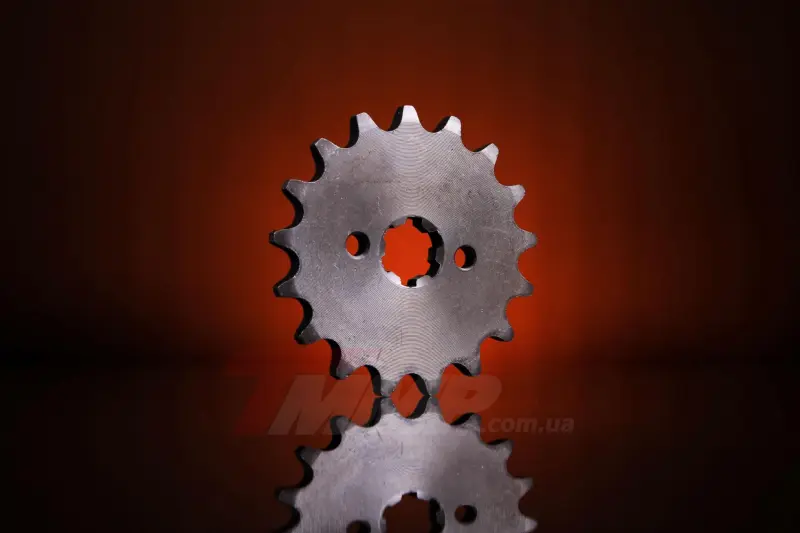

Зовнішні зубці входять у зачеплення з ланцюгом. Центральний отвір має шліцьовий профіль, обабіч нього розташовані два круглі отвори. З'єднання з валом передає зусилля, тому профіль посадки має точно відповідати шліцам вала. Бічні отвори порівнюють зі знятою зіркою та штатним кріпленням: значення мають і їхні розміри, і розташування. Правильно підібрана деталь дозволяє зберегти передбачену конструкцією фіксацію.

Ознаки зношення

Зірку замінюють, коли зубці загострилися, загнулися в один бік, мають відколи або помітно нерівномірний профіль. Окрема причина заміни — пошкоджені шліци посадкового отвору. Ривки під навантаженням, зайвий шум та нерівномірний рух ланцюга є приводом оглянути передачу, але самі по собі не визначають несправну деталь. Зношений ланцюг, надмірний натяг, нестача мастила та зміщення зірок відносно одна одної прискорюють спрацювання зубців.

Як підібрати заміну

Зіставте зі старою зіркою позначення ланцюга, кількість зубців, форму й кількість шліців, товщину деталі та положення зубчастого вінця відносно посадки. Перевірте спосіб утримання на валу й отвори під штатне кріплення. Передня та задня зірки мають вести ланцюг в одній площині. Помилка в положенні вінця створює бокове тертя, через яке швидше зношуються і зубці, і ланцюг. Не обмежуйтеся перевіркою кроку 12,7 мм: підбирайте ланцюг за повним типорозміром 428.

Кількість зубців впливає на поведінку техніки. Якщо задню зірку залишити тією самою, більша передня зірка робить передачу швидкіснішою, але зменшує тягове зусилля на колесі; менша змінює співвідношення у зворотний бік. Тому встановлення 16 зубців замість іншої кількості — це зміна передатного відношення, навіть коли посадка збігається. Вона також може вплинути на потрібну довжину ланцюга та запас регулювання його натягу. Для звичайної заміни орієнтуйтеся на штатну конфігурацію приводу.

Заміна та контроль

Працюйте із заглушеним двигуном і надійно встановленою технікою. Зніміть захисну кришку, послабте натяг ланцюга та звільніть кріплення зірки відповідно до конструкції приводу. Після демонтажу очистьте посадку, огляньте шліци вала та деталі фіксації. Встановлюйте нову зірку без перекосу, дотримуючись належної орієнтації. Якщо вона не сідає на вал, не забивайте її та не намагайтеся притягнути кріпленням: спочатку перевірте відповідність посадки. Порядок затягування й момент беріть із керівництва техніки.

Разом із передньою зіркою перевірте ланцюг і задню зірку. Коли передача зношена в цілому, ці деталі доцільно замінити разом, щоб старий ланцюг не прискорював спрацювання нових зубців. Після складання відрегулюйте натяг за керівництвом, перевірте спільну площину зірок і повільно прокрутіть колесо вручну. Ланцюг має проходити без заклинювання та зачіпання захисної кришки. Якщо є тугі ділянки або натяг різко змінюється, усуньте причину до використання техніки та встановіть захист на місце.
