Зірка задня Delta 428-41T, 41 зуб

Задня зірка Delta 428-41T передає зусилля від приводного ланцюга до заднього колеса. Це ведена зірка ланцюгової передачі: позначення 41T означає 41 зуб, а 428 — типорозмір ланцюга з кроком 12,7 мм. Її використовують замість зношеної або пошкодженої зірки, звіривши кріплення та параметри зачеплення зі знятою деталлю.

Будова та призначення

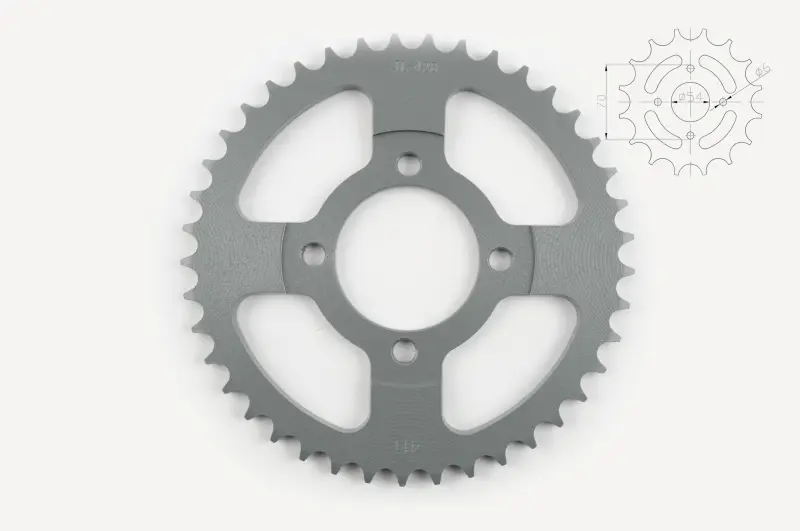

По зовнішньому краю розташований зубчастий вінець. У центрі є посадковий отвір і чотири отвори для кріплення, а між центральною частиною та вінцем — чотири великі фігурні вікна. Для правильної посадки має збігатися не лише кількість отворів: значення мають їхні діаметри, взаємне розташування та положення вінця відносно площини кріплення.

Кількість зубців задньої та передньої зірок визначає передатне відношення. Перехід на іншу кількість зубців змінює співвідношення тяги й швидкості за тих самих обертів двигуна та може вимагати іншої довжини ланцюга. Щоб зберегти звичну поведінку техніки, порівняйте кількість зубців нової та старої зірок.

Ознаки зношення

Зірку варто міняти, коли зубці помітно загострилися, набули гачкоподібної форми, мають відколи або нерівномірне спрацювання бічних поверхонь. Зношений профіль погіршує зачеплення з ланцюгом. Ривки та сторонній шум під навантаженням — привід оглянути передачу, але самі собою вони не вказують лише на зірку: потрібно також перевірити стан ланцюга, його натяг і відсутність перекосу колеса.

Разом із задньою зіркою огляньте передню та оцініть зношення ланцюга. Сильно витягнутий ланцюг прискорює спрацювання нових зубців, тому за спільного зношення доцільно замінити ланцюг і обидві зірки комплектом. Окремо перевірте ділянки навколо кріпильних отворів: тріщини або розбиті отвори заважають надійно закріпити деталь.

Як підібрати

• Звірте типорозмір 428 і кількість зубців — 41. Однаковий крок ще не означає взаємозамінність: ширина та профіль зубців мають відповідати ланцюгу.
• Порівняйте центральний посадковий отвір, діаметри отворів кріплення та відстані між їхніми центрами.
• Перевірте товщину в зоні кріплення й зміщення зубчастого вінця відносно посадкової площини.
• Переконайтеся, що після встановлення можна зберегти правильну лінію ланцюга та відрегулювати його натяг штатними засобами.

Заміна та перевірка

Знімаючи стару зірку, запам’ятайте її орієнтацію та порядок розташування кріпильних деталей. Очистьте поверхню прилягання, перевірте тримач зірки й різьбу кріплення. Деталь має сідати рівно, без перекосу; розточування отворів або стягування несумісного кріплення болтами не забезпечує правильної посадки. Затягуйте болти рівномірно, дотримуючись моменту та способу фіксації, установлених виробником техніки.

Після складання перевірте співвісність зірок і натяг ланцюга. За вимкненого двигуна прокрутіть колесо вручну та перевірте провисання в кількох положеннях: протягом оберту воно може змінюватися. Неправильна посадка спричиняє биття, зміщений вінець навантажує ланцюг збоку, а надмірний натяг прискорює зношення передачі та підшипників. До початку руху усуньте заїдання, перекіс і нерівномірність ходу.
