Диференціал у зборі лівий Foton 244, ДТЗ 244, Jinma 244/264 AMG

Лівий диференціал у зборі для Foton 244, ДТЗ 244, Jinma 244/264 AMG призначений для ремонту трансмісії трактора. Диференціальний механізм передає обертання та дає змогу з’єднаним із ним колесам обертатися з різною швидкістю в повороті. Завдяки цьому колесо, яке проходить довшу дугу, не мусить проковзувати через жорсткий зв’язок з іншим. Для заміни потрібно врахувати ліве виконання та перевірити з’єднання зі знятою деталлю.

Будова та ознаки зношення

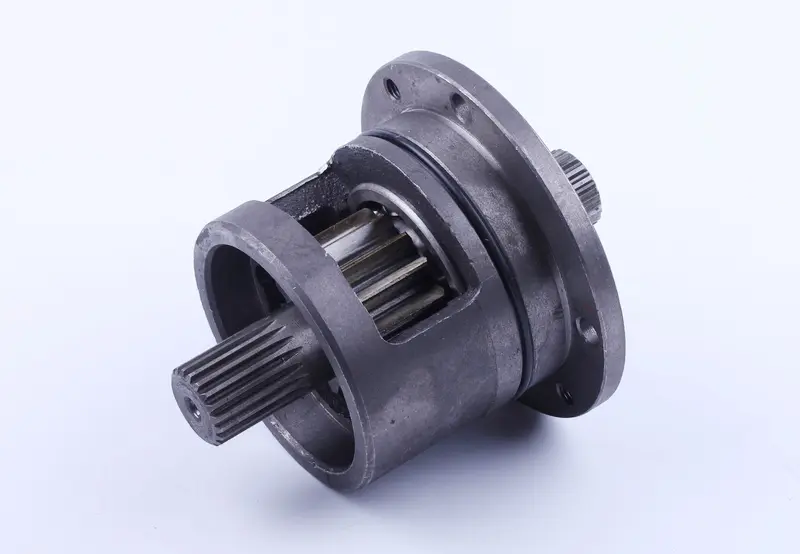

Корпус має великі вікна, крізь які відкрита частина зубчастого механізму. З обох боків виступають шліцьові ділянки, а з одного боку розташований фланець з отворами для кріплення. Через шліци передається зусилля між з’єднаними деталями, тому їхній профіль і стан впливають на щільність посадки. Форма фланця, його посадкова поверхня та розташування отворів мають відповідати місцю встановлення.

Стукіт під час зміни напрямку навантаження, надмірний вільний хід, ривки та незвичний шум у трансмісії — приводи перевірити стан диференціала. Подібні прояви можуть спричиняти й суміжні деталі, тож висновок роблять після огляду. Серед причин заміни — відколи зубців, тріщини корпусу, пошкоджені шліци та розбиті посадкові місця. Зношення прискорюють брак мастила, забруднена олива й ударні навантаження, зокрема різке відновлення зчеплення колеса після буксування.

Як перевірити відповідність

Порівняйте зі знятою деталлю загальну довжину, обриси корпусу та фланця, діаметри посадок і схему кріплення. Для кожної шліцьової ділянки окремо звірте кількість і профіль шліців, довжину та розташування відносно корпусу. Перевірте доступні зубчасті з’єднання й позначення на старій деталі. Навіть точний збіг одного кінця вала не означає, що решта посадок і зачеплень також підійдуть.

Ліве розташування визначають за схемою конкретного трактора та місцем демонтованої деталі. Якщо в з’єднанні є шайби, проставки або регулювальні деталі, під час розбирання зберігають їхній порядок. Невідповідна геометрія може порушити зачеплення, спричинити осьове навантаження або завадити повній посадці корпусу. Якщо деталь стає з перекосом чи між поверхнями залишається помітний зазор, не намагайтеся усунути його затягуванням кріплення: спершу повторно перевірте відповідність.

Монтаж і перша перевірка

Заміну виконують на надійно зафіксованому тракторі, відкриваючи доступ до диференціала за настановою для цієї техніки. Посадкові поверхні очищають, а сполучені шліци, підшипники, ущільнення та кріплення оглядають. Зношені підшипники й пошкоджені ущільнення варто замінити під час цього ремонту. Люфт опори або втрата оливи здатні швидко пошкодити нову збірку. Перед встановленням із зони ремонту прибирають бруд і металеві частинки.

Шліци суміщають без ударів по зубцях та краях корпусу. Моменти й послідовність затягування, регулювання зазорів та змащування визначають за документацією трансмісії. Після складання перевіряють плавність обертання й відсутність заїдання, а потім коротко випробовують трактор на малій швидкості без робочого навантаження. Якщо з’явилися стукіт, підклинювання чи витік оливи, роботу припиняють і перевіряють посадку, з’єднання та регулювання.
