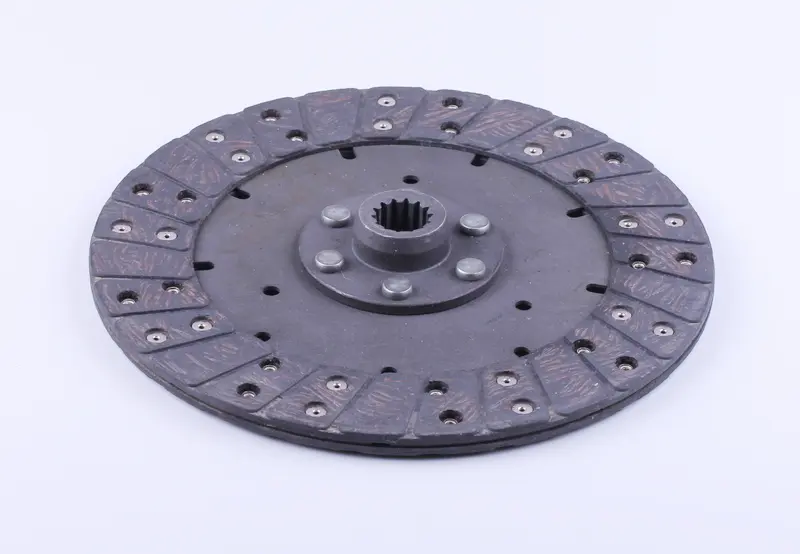

Диск зчеплення перший DongFeng 354/404 AMG

Диск зчеплення перший DongFeng 354/404 AMG використовують для заміни зношеного диска в зчепленні. Він передає крутний момент завдяки контакту фрикційних поверхонь і шліцьовому з’єднанню маточини з валом. Коли зчеплення ввімкнене, диск затиснутий між суміжними поверхнями; після вимкнення він звільняється, роз’єднуючи двигун і трансмісію. Стан накладок та правильна посадка маточини впливають на передавання тяги й плавність рушання.

Будова та посадка

Уздовж зовнішнього краю розміщені фрикційні накладки, закріплені заклепками. Центральна маточина виступає над площиною диска та має внутрішні шліци. Її кріплення до основної частини також заклепкове. Для сумісності потрібен збіг кількох параметрів: зовнішнього діаметра, товщини, профілю шліців і розташування маточини. Схожа форма ще не означає, що диск правильно стане на вал і матиме достатній простір для роботи.

Ознаки зношення

Зчеплення варто перевірити, якщо під навантаженням оберти двигуна підвищуються, а тяга не зростає відповідно, техніка рушає ривками або передачі важко перемикаються з натиснутою педаллю. Причиною буває не лише диск, а й порушене регулювання приводу чи несправність натискного механізму. Після розбирання оцінюють накладки, заклепки та шліци. Зношення до головок заклепок, тріщини, відшарування, сліди мастила, ослаблені з’єднання й пошкоджені шліци вказують на потребу заміни. Деформований або перегрітий диск також може втрачати рівномірний контакт із суміжними поверхнями.

Як підібрати заміну

• Зіставте зовнішній діаметр і товщину разом із накладками з вимогами встановленого зчеплення.
• Перевірте кількість, форму та посадочні розміри шліців. Маточина має підходити до вала без силового напресовування.
• Порівняйте виступ маточини з обох боків і її положення відносно площини диска: від цього залежить зазор до сусідніх деталей.
• Звірте форму основи, розміщення накладок і кріплень, а також місце диска в розібраному механізмі.

Товщина старих накладок після тривалої роботи вже не відповідає початковій, тому номінальний розмір перевіряють за документацією встановленого зчеплення. Позначення «перший» враховують під час добору разом із конструкцією знятої деталі та послідовністю розташування дисків. Це допомагає уникнути помилки, коли зовні подібні деталі мають різну посадку.

Що врахувати під час заміни

Розбираючи зчеплення, запам’ятовують, у який бік була повернута маточина. Суміжні поверхні оглядають на задири та сліди перегрівання, перевіряють натискний механізм і вижимний підшипник. Якщо старі накладки забруднені мастилом, спочатку усувають джерело забруднення. Інакше новий диск теж почне пробуксовувати. Під час складання фрикційні поверхні мають залишатися чистими, без оливи чи мастила.

Диск центрують відповідною оправкою, а кріплення натискного механізму затягують рівномірно, дотримуючись вимог документації техніки. Якщо шліци не входять у зачеплення вільно, агрегати не стягують болтами — спочатку перевіряють суміщення. Після складання регулюють привод і перевіряють повне ввімкнення та вимкнення зчеплення. Неправильна орієнтація маточини або невідповідна товщина можуть спричинити неповне роз’єднання, пробуксовування та прискорене зношення поверхонь, що контактують із диском.
