Диск зчеплення основний (фередо) Foton 244/254/250/204/240/200 ДТЗ AMG

Основний диск зчеплення (фередо) Foton 244/254/250/204/240/200 ДТЗ AMG передає обертання від двигуна до трансмісії. Коли зчеплення ввімкнене, фрикційні поверхні диска затиснуті між маховиком і натискним диском. Під час вимикання притиск послаблюється, і двигун можна роз’єднати з трансмісією для зупинки та перемикання передач. Справний диск потрібен для плавного рушання й передавання тяги під навантаженням.

Будова та посадка

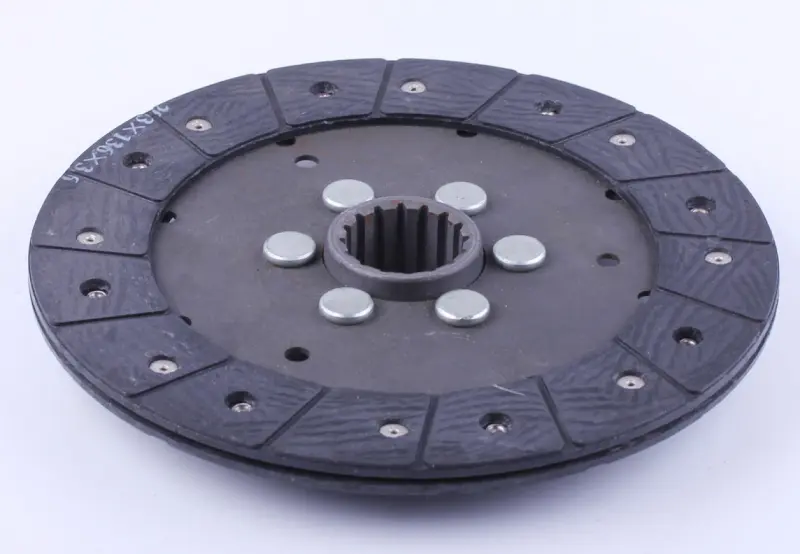

На зовнішній частині диска розташовані фрикційні накладки з канавками, закріплені заклепками. Центральна маточина має внутрішні шліци, через які обертання передається на вал трансмісії. Підбираючи заміну, перевіряють не лише частину з накладками, а й геометрію маточини. Однаковий зовнішній діаметр ще не означає, що диск правильно стане на вал і працюватиме в зчепленні.

Ознаки зношення

Якщо під навантаженням оберти двигуна підвищуються, а тяга зростає недостатньо, варто перевірити диск на пробуксовування. Поштовхи під час рушання, запах перегрітих накладок або неповне вимикання зчеплення також є приводом для огляду. Причина може бути в регулюванні приводу чи натискному механізмі, тому заміну диска визначають за результатами перевірки, а не лише за поведінкою техніки.

На знятому диску перевіряють залишкову товщину накладок над заклепками, наявність тріщин, відшарувань і слідів перегріву. Кріплення не повинні бути розхитаними, а шліци маточини — мати пошкодження та значне спрацювання. Якщо накладки забруднені оливою, потрібно усунути джерело витікання. Без цього після заміни пробуксовування може повторитися.

Як підібрати заміну

Зіставте зовнішній діаметр і загальну товщину дисків, кількість та профіль внутрішніх шліців. Окремо звірте діаметр шліцьової посадки, довжину маточини й те, наскільки вона виступає над площиною накладок з обох боків. Від цих розмірів залежить вільна посадка на вал та положення диска між поверхнями, що його затискають. Якщо зчеплення має кілька дисків, уточніть, який саме виконує роль основного.

Для перевірки використовуйте конструкцію встановленого зчеплення та позначення знятої деталі. Невідповідні шліци перешкоджатимуть монтажу, а неправильна товщина чи виступ маточини можуть заважати повному вмиканню або вимиканню. Спроба насадити диск ударами пошкоджує посадку; розраховувати на припрацювання деталі з невідповідними розмірами не можна.

Заміна й перевірка роботи

Поки зчеплення розібране, огляньте робочі поверхні маховика й натискного диска, вижимний підшипник та шліци вала. Глибокі подряпини, перегріті ділянки й надмірні люфти суміжних деталей можуть погіршити роботу нового диска. На фрикційні накладки та поверхні притиску не повинні потрапляти олива або мастило.

Під час складання дотримуються орієнтації диска, передбаченої конструкцією зчеплення, і центрують його відносно вала. Кріплення натискного механізму затягують рівномірно, з послідовністю та моментом за настановою до техніки. Після монтажу перевіряють регулювання приводу, вільний хід і повноту вимикання. Першу перевірку рушання проводять без значного навантаження: зчеплення має працювати без заїдання, різких поштовхів і пробуксовування.
