Диск зчеплення напрямний Xingtai 24B, Shifeng 244, Taishan 24 AMG

Напрямний диск зчеплення для Xingtai 24B, Shifeng 244, Taishan 24 допомагає утримувати деталі зчеплення у правильному взаємному положенні. Стан напрямних поверхонь впливає на переміщення сполучених деталей: вони мають працювати без перекосу та заклинювання. Причинами заміни диска стають пошкоджені виступи, значне спрацювання контактних ділянок або деформація, що порушує роботу механізму.

Будова та ознаки пошкодження

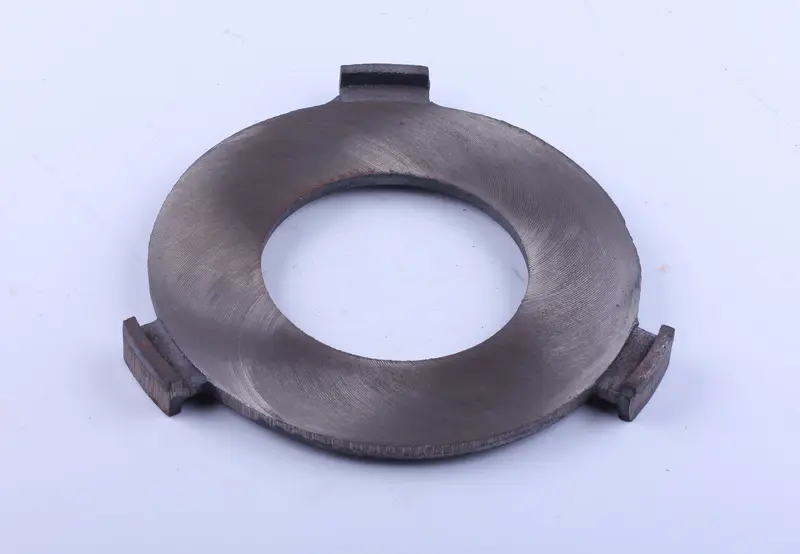

Диск має форму кільця з великим центральним отвором і трьома виступами по зовнішньому краю. Для правильного підбору важлива геометрія всіх цих частин. Виступи потрібно порівнювати за шириною, висотою, формою та розташуванням один відносно одного. Однаковий зовнішній діаметр ще не означає, що диск правильно стане в зчеплення: перевірки потребують усі ділянки, які контактують із сусідніми деталями.

Ривки під час рушання, неповне вимкнення зчеплення, сторонній стукіт або заїдання є приводом оглянути механізм. Самі по собі вони не доводять несправність напрямного диска. Після розбирання перевіряють, чи немає тріщин, сколів, зім’ятих країв виступів, глибоких задирок і нерівномірного спрацювання. Деформоване кільце не відновить правильної посадки лише після зачищення поверхні, тому геометрію оцінюють окремо від слідів тертя.

Що порівняти під час підбору

Зіставте модель техніки з виконанням зчеплення, яке на ній установлене. На знятому диску виміряйте зовнішній діаметр, діаметр центрального отвору та товщину кільця. Перевірте також розташування виступів відносно площини диска. Огляньте відповідні пази й контактні ділянки сусідніх деталей: їх пошкодження може заважати встановленню справного диска. Якщо старі краї сильно спрацьовані, уточнюйте початкову геометрію за документацією на конкретне зчеплення.

Невідповідна товщина змінює взаємне положення деталей механізму. Інша форма виступів може спричинити надмірний люфт, перекіс або надто щільну посадку. Не забивайте диск на місце та не підточуйте виступи, щоб завершити складання. Спершу з’ясуйте причину розбіжності: правильно підібрана деталь має займати своє місце з посадкою та можливістю переміщення, передбаченими конструкцією зчеплення.

Встановлення та супутній огляд

Заміну проводять на зупиненій техніці, унеможлививши випадковий запуск двигуна. Перед розбиранням запам’ятовують або позначають орієнтацію диска й послідовність розташування деталей. Частини механізму під навантаженням пружин звільняють за інструкцією до зчеплення. Посадочні та напрямні ділянки очищають від бруду. Разом із диском перевіряють сусідні диски, пази та деталі притискання: спрацьовані контактні поверхні можуть прискорити пошкодження нової деталі.

Під час складання переконайтеся, що всі виступи потрапили у відповідні місця, а диск установлений у належній орієнтації. На поверхні тертя не повинні потрапляти мастило чи олива. Після складання виконують регулювання, передбачені для цього зчеплення, та перевіряють плавність його вмикання і повноту роз’єднання приводу. Якщо залишилися ривки, стукіт або заїдання, припиніть роботу й перевірте посадку деталей та налаштування механізму.
