Диск зчеплення натискний Xingtai 24B, Shifeng 244, Taishan 24 AMG

Натискний диск зчеплення для Xingtai 24B, Shifeng 244, Taishan 24 передає зусилля притискання на ведений диск. Коли зчеплення ввімкнене, цей притиск забезпечує передавання крутного моменту двигуна до трансмісії. Під час вимкнення зчеплення тиск знімається, щоб роз'єднати передавання обертання. Стан натискної поверхні та правильне положення диска впливають на плавність рушання й повне звільнення веденого диска.

Будова та ознаки зношення

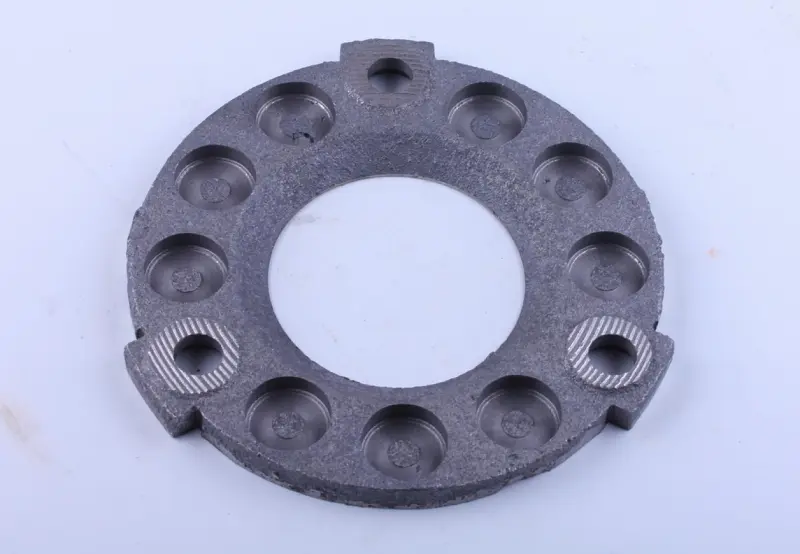

Диск має кільцеву форму з великим центральним отвором. По колу розташовані круглі заглиблення, а на краю — три виступи з отворами. Для встановлення потрібен збіг не лише зовнішнього контуру, а й розташування цих елементів. Геометрія сполучення з іншими деталями зчеплення визначає, чи стане диск на своє місце та чи зможе переміщуватися без перекосу.

Пробуксовування під навантаженням, ривки на початку руху та неповне вимкнення зчеплення є приводом оглянути диск. Водночас такі прояви бувають через зношені накладки веденого диска, несправність механізму вимкнення або хибне регулювання привода. Причину встановлюють після перевірки деталей. На самому натискному диску шукають тріщини, глибокі борозни, пошкодження отворів і опорних ділянок. Сліди сильного перегрівання та нерівномірного контакту потребують перевірки площинності поверхні тертя.

Як перевірити відповідність

Зіставте зі знятим диском зовнішній діаметр, центральний отвір, загальну товщину та висоту виступів. Перевірте діаметри отворів, відстані між ними, розташування заглиблень і форму опорних ділянок. Орієнтуйтеся також на будову зчеплення, яке фактично встановлене на тракторі. Назви моделі недостатньо для остаточного підбору, якщо механізм раніше ремонтували або замінювали в зборі.

Вимірюйте неушкоджені ділянки: виробіток і деформовані краї можуть дати хибні розміри. Окремо порівняйте положення поверхні контакту з веденим диском відносно опорних ділянок. Відмінність у товщині чи висоті здатна змінити силу притискання та хід, потрібний для вимкнення зчеплення. Якщо отвори не збігаються, не намагайтеся стягнути деталі кріпленням: примусове встановлення спричиняє перекіс і порушує роботу механізму.

Заміна та контроль роботи

Розбираючи зчеплення, позначте орієнтацію старого диска та збережіть порядок розташування суміжних деталей. Приберіть забруднення з посадкових і контактних поверхонь. Олива та мастило не мають потрапляти на поверхні тертя. Одночасно огляньте ведений диск із накладками, притискні пружини, механізм вимкнення та кріплення. Якщо поруч залишаться зношені чи пошкоджені деталі, заміна лише натискного диска може не усунути несправність.

Дотримуйтеся послідовності складання для встановленого механізму, забезпечте потрібне центрування та затягуйте кріплення рівномірно. Після складання перевірте регулювання привода, повне вмикання й вимикання зчеплення. Першу перевірку виконуйте без значного навантаження: зчеплення має схоплювати плавно та звільняти ведений диск під час вимкнення. Якщо пробуксовування або утруднене перемикання збереглися, перевірте правильність складання й регулювання до роботи під навантаженням.
