Диск зчеплення Jinma 200/204/240/244 AMG

Диск зчеплення Jinma 200/204/240/244 AMG працює у механізмі, який передає обертання двигуна до трансмісії та роз’єднує їх під час перемикання передач і зупинки. Справний диск допомагає плавно рушати й передавати тягу під навантаженням. Підставами для його заміни є зношені фрикційні накладки, пошкодження маточини або деформація, через яку зчеплення не вмикається чи не вимикається належним чином.

Будова та призначення

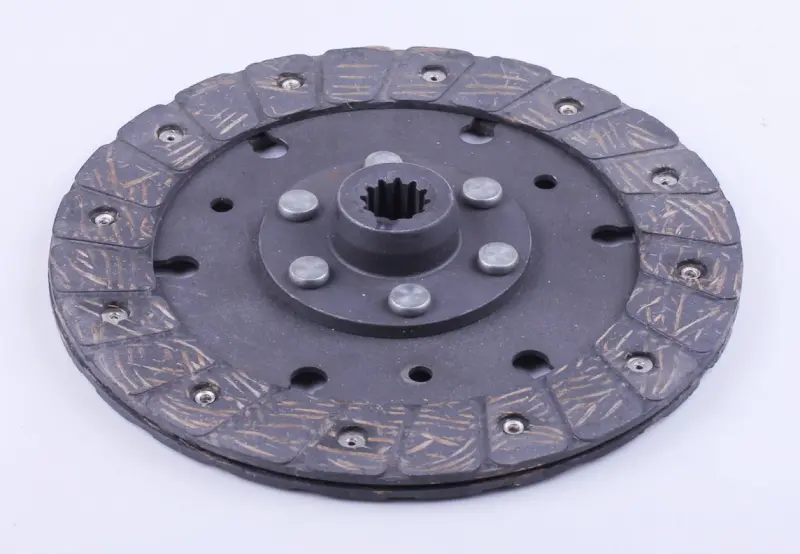

Конструкція має кільцеві фрикційні накладки, закріплені заклепками, і центральну маточину з внутрішніми шліцами. Накладки утворюють поверхню тертя, а маточина з’єднує диск із валом. Коли зчеплення ввімкнене, притиснуті контактні поверхні передають крутний момент. Після вимкнення вони мають звільнятися, щоб двигун не продовжував обертати трансмісію через диск.

Перевірити стан зчеплення варто, якщо під навантаженням воно пробуксовує, техніка рушає ривками, передачі вмикаються важко або з’являється запах перегрітих накладок. Причина може бути й у приводі чи натискному механізмі, тому самих симптомів недостатньо для висновку про зношення диска. Після розбирання перевіряють товщину накладок над заклепками, наявність тріщин, слідів перегрівання та оливи. Також оглядають шліци маточини й перевіряють, чи не ослабло заклепкове кріплення.

Як перевірити відповідність

Зіставте новий диск зі знятим за зовнішнім діаметром, товщиною, кількістю та розмірами шліців. Врахуйте висоту маточини й те, наскільки вона виступає з кожного боку: за однакового діаметра посадка може відрізнятися. Порівняйте центральну частину, розташування кріплень і ширину робочої поверхні накладок. Додатковим орієнтиром є будова встановленого зчеплення та позначення в каталозі запчастин вашої машини.

Невідповідні шліци завадять правильному з’єднанню з валом. Помилка в товщині диска або в розташуванні маточини може спричинити постійне притискання, контакт із сусідніми деталями чи неповне вимкнення зчеплення. Посадку перевіряють до завершення складання. Стягування кріпленням із надмірним зусиллям не усуває невідповідності й може пошкодити деталі.

На що зважати під час заміни

Знімаючи старий диск, зафіксуйте його орієнтацію та послідовність розташування деталей. Огляньте контактні поверхні маховика й натискного диска, натискний механізм і вижимний підшипник. Глибокі борозни, наслідки перегрівання або несправний підшипник можуть вплинути на роботу зчеплення після заміни. Якщо на накладках є олива, спершу усуньте причину її потрапляння всередину механізму.

Диск ставлять відповідним боком і центрують відносно осі вала. Поверхні тертя залишають чистими, без оливи та мастила. Порядок і момент затягування кріплень беруть з інструкції до конкретного зчеплення; вал має входити в маточину без примусового стягування деталей. Після складання перевіряють регулювання приводу, повне вимкнення зчеплення та плавність рушання. Початкову перевірку виконують без значного навантаження, звертаючи увагу на пробуксовування, ривки й сторонні звуки.
