Диск зчеплення ведений Jinma 200/204/240/244 AMG

Ведений диск зчеплення Jinma 200/204/240/244 AMG передає обертання від двигуна до трансмісії через шліцьове з’єднання маточини з валом. Коли зчеплення ввімкнене, диск затиснутий між маховиком і натискним диском. Натискання педалі звільняє його та дає змогу роз’єднати двигун із трансмісією для зупинки й перемикання передач. Від стану накладок і маточини залежать передавання тяги та плавність рушання.

Будова та ознаки зношення

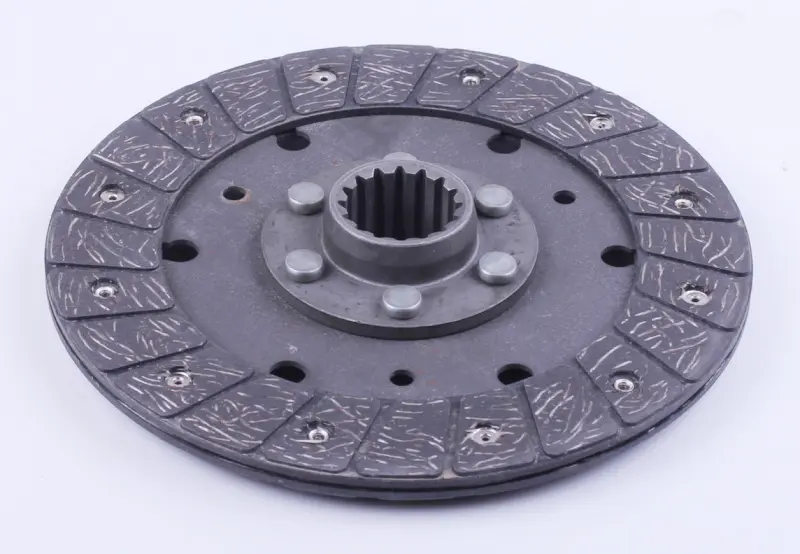

У центрі диска розташована маточина з внутрішніми шліцами, а по зовнішньому колу — фрикційні накладки з канавками та заклепками. Маточина також має заклепкове кріплення. Для встановлення потрібен збіг не лише зовнішнього діаметра: форма шліців забезпечує посадку на вал, а висота й виступ маточини визначають положення диска між суміжними деталями зчеплення.

Перевірити зчеплення варто, якщо під навантаженням з’являється пробуксовування, техніка рушає ривками, відчувається запах перегрітих накладок або передачі важко перемикаються з повністю натиснутою педаллю. Причиною може бути як диск, так і неправильне регулювання привода чи несправність натискного механізму. Після розбирання шукають тріщини, відшарування, сліди мастила й перегрівання, оцінюють знос накладок до заклепок. Пошкоджені шліци, ослаблене кріплення та викривлення диска також потребують уваги під час вибору заміни.

Як перевірити відповідність

Зіставте модель техніки та розміри знятої деталі. Перевірте зовнішній діаметр, товщину диска, кількість і профіль внутрішніх шліців, діаметр шліцьового отвору, висоту маточини та її виступ з обох боків. Товщина зношених накладок не є орієнтиром для товщини нового диска: потрібне значення звіряють із вимогами до конкретного зчеплення. Порівняйте розміщення накладок і форму центральної частини, щоб після складання маточина не торкалася сусідніх деталей.

Однаковий зовнішній контур не забезпечує сумісності посадки. Інший профіль шліців завадить надіти диск на вал, а невідповідний виступ маточини може перешкоджати повному вимкненню зчеплення. Помилка з товщиною змінює умови роботи натискного механізму. Зіставлення посадкових поверхонь і розмірів допомагає уникнути повторного розбирання через деталь, яка не підходить.

На що зважати під час заміни

Разом зі знятим диском огляньте робочі поверхні маховика й натискного диска, шліци вала та вижимний підшипник. Якщо накладки забруднені мастилом, усуньте джерело витоку до встановлення нової деталі, інакше пробуксовування може повернутися. Глибокі задирки й ділянки сильного перегрівання на суміжних поверхнях слід оцінити до складання. Потребу в заміні супутніх деталей визначають за їхнім станом і вимогами до ремонту цього зчеплення.

Під час монтажу дотримуються правильної орієнтації маточини та центрують диск відносно осі вала відповідною оправкою. Кріплення натискного механізму затягують рівномірно, у послідовності й з моментом, зазначеними в посібнику до техніки. Якщо вал не входить у маточину вільно, не стягуйте корпус болтами: це може деформувати диск. На фрикційні поверхні не повинні потрапляти олива чи мастило. Після складання налаштуйте привод і вільний хід за посібником, перевірте повноту вимкнення та плавність увімкнення зчеплення без різкого навантаження.
