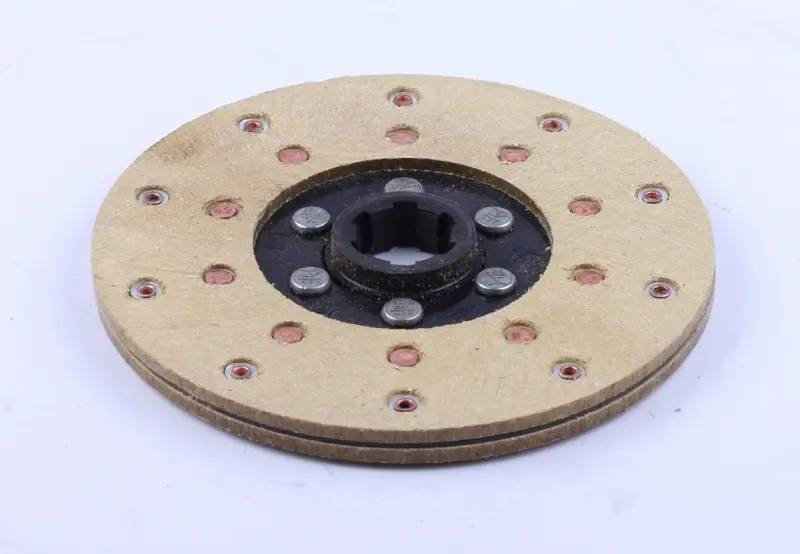

Диск зчеплення Xingtai 24B, Shifeng 244, Taishan 248 AMG

Диск зчеплення для Xingtai 24B, Shifeng 244, Taishan 248 передає крутний момент від двигуна до трансмісії, коли зчеплення ввімкнене. Фрикційні поверхні затискаються між маховиком і натискним диском, а центральна маточина з’єднує диск із валом коробки передач. Коли водій вимикає зчеплення, притискання послаблюється: двигун і трансмісія роз’єднуються для зупинки та перемикання передач.

Будова та ознаки зношення

Конструкція має кільцеві фрикційні накладки, закріплені заклепками, та маточину з внутрішніми шліцами. Накладки працюють завдяки тертю, а шліци передають обертання на вал. Тому під час перевірки диска оцінюють не лише залишкову товщину накладок, а й стан центрального з’єднання та надійність кріплення.

Пробуксовування під навантаженням, ривки під час рушання або утруднене перемикання передач — привід оглянути зчеплення. Ці ознаки не завжди означають зношення самого диска: причиною може бути неправильне регулювання приводу чи несправність натискного механізму. Після розбирання перевіряють накладки на тріщини, перегрів і надмірне стирання, оглядають заклепки та шліци маточини.

Потрапляння оливи на фрикційні поверхні зменшує силу тертя. Через це диск може проковзувати навіть тоді, коли накладки ще не стерті. Якщо є сліди замаслення, потрібно знайти й усунути джерело витоку, інакше забрудниться також нова деталь. Зношення накладок до заклепок може призвести до пошкодження поверхонь маховика та натискного диска.

Як перевірити відповідність

Підбір починають із моделі техніки та порівняння зі знятим диском. Звіряють зовнішній діаметр, товщину, кількість і розміри внутрішніх шліців, висоту маточини та її виступ відносно площини накладок. Додатково порівнюють форму центральної частини й розташування кріплення. Невідповідність цих параметрів може ускладнити складання або завадити повному вимкненню зчеплення.

Товщина старого диска вже зменшена зношенням, тому її не варто брати за точний розмір нової деталі. Для шліців має збігатися не лише кількість, а й профіль та розмір посадки. Надмірний люфт спричиняє удари й пришвидшує зношення з’єднання. Якщо маточина не заходить на вал, її не насаджують силою: спочатку перевіряють відповідність і стан шліців.

Заміна без помилок

Під час розбирання запам’ятовують орієнтацію диска та бік, у який виступає маточина. Новий диск встановлюють відповідно до будови зчеплення й настанови до техніки. Разом із ним оглядають маховик, натискний диск і вижимний підшипник. Подряпини, задири, сліди сильного нагрівання або несправність механізму вимкнення можуть завадити нормальній роботі після заміни. Потребу в супутніх деталях визначають за їхнім станом.

Накладки та поверхні, що контактують із ними, мають залишатися чистими, без оливи й мастила. Перед остаточним затягуванням диск центрують відносно осі вала, а кріплення натискного механізму затягують рівномірно за передбаченим порядком. Не слід стягувати коробку передач болтами, якщо маточина чинить опір. Після складання регулюють привод за настановою та перевіряють плавне рушання, відсутність пробуксовування і повне вимкнення зчеплення.
