Диск регулятора DLH1100 AMG

Диск регулятора DLH1100 AMG призначений для заміни зношеного або пошкодженого диска в механізмі регулятора. Мета такого ремонту — відновити правильне встановлення деталі та її взаємодію із суміжними частинами. Підбирати диск варто за знятим зразком: позначення допомагає знайти потрібну запчастину, а порівняння геометрії дає змогу перевірити, чи стане вона на своє місце без перероблення кріплення.

Будова та причини заміни

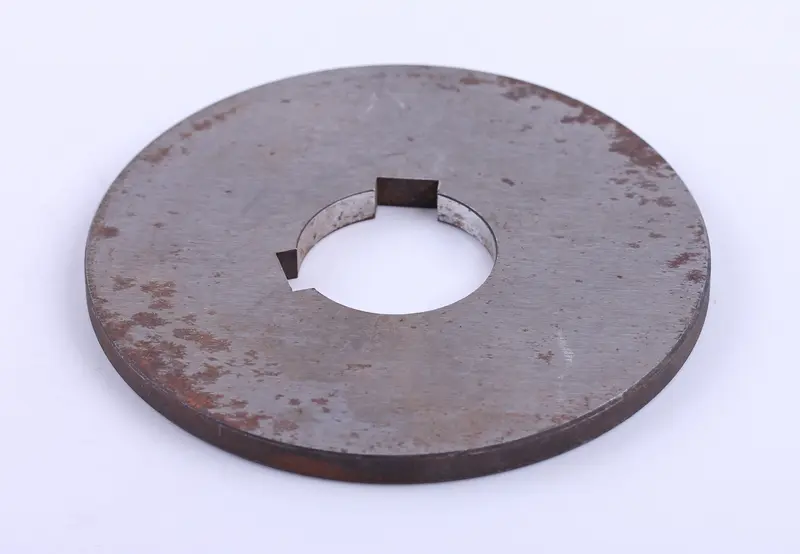

Це плоский круглий диск із центральним отвором і двома помітними вирізами на внутрішній крайці. Для встановлення має значення не лише зовнішній діаметр. Контур отвору та розташування вирізів повинні відповідати частині, з якою з’єднується диск. Товщина визначає його положення між сусідніми деталями, тому збіг загальної форми ще не означає, що запчастини можна взаємозамінювати.

Диск замінюють у разі тріщин, викривлення, спрацювання посадки або пошкодження країв вирізів. Після зняття перевіряють площину, крайки та місця контакту з іншими деталями. Глибокі борозни, задири й сліди тертя лише з одного боку можуть свідчити про перекіс або зношення суміжних частин. Самої зміни кольору поверхні недостатньо, щоб оцінити стан диска: потрібно врахувати глибину пошкоджень і те, наскільки щільною залишилася посадка.

Як перевірити відповідність

Зіставте зовнішній діаметр, товщину диска та діаметр центрального отвору. Окремо виміряйте ширину й глибину вирізів, перевірте їхнє взаємне розташування та переходи до круглої частини отвору. Для вимірювання обирайте ділянки без значного спрацювання, щоб не взяти зношений розмір за початковий. Якщо старий диск уже розточували чи підпилювали, додатково перевірте посадочну поверхню, з якою він сполучається.

Зверніть увагу на місце диска в зібраному механізмі та послідовність сусідніх деталей. Завелика товщина може зменшити потрібні зазори, а замала — спричинити зайве осьове переміщення. Невідповідний отвір або вирізи заважають диску правильно сісти. Намагання притиснути його кріпленням попри невідповідність створює перекіс. Удари та довільне розширення отвору не усувають помилку підбору й можуть пошкодити посадку.

Встановлення та контроль

Заміну виконують на зупиненій техніці, унеможлививши випадковий запуск і рух механізму. До розбирання запам’ятовують орієнтацію диска та порядок зняття деталей. Посадочні поверхні очищають від забруднень, перевіряють на задирки й пошкодження. Разом із диском оглядають відповідні виступи, упори та деталі фіксації, якщо вони є в конструкції. Коли причиною спрацювання стала пошкоджена суміжна частина, заміна лише диска не усуне причину повторного зношення.

Під час складання зберігають передбачене схемою регулятора положення диска та суміщають вирізи з відповідними ділянками посадки. Диск має стати рівно, без перекосу; кріплення затягують за порядком, установленим для механізму. Після цього перевіряють фіксацію, зазори й відсутність заклинювання під час дозволеного ручного переміщення. Тугий хід, зайвий люфт або зачіпання сусідніх частин — привід ще раз перевірити складання до запуску техніки.
