Диск зчеплення Xingtai 120/220 AMG

Диск зчеплення Xingtai 120/220 AMG передає крутний момент від двигуна до трансмісії та допомагає плавно рушати з місця. Під час роботи він затиснутий між маховиком і натискним диском. Коли водій вимикає зчеплення, притискання послаблюється, щоб роз’єднати двигун і коробку передач. Стан фрикційних накладок впливає на передавання тяги під навантаженням, а справність диска загалом — на роботу зчеплення.

Будова та робота

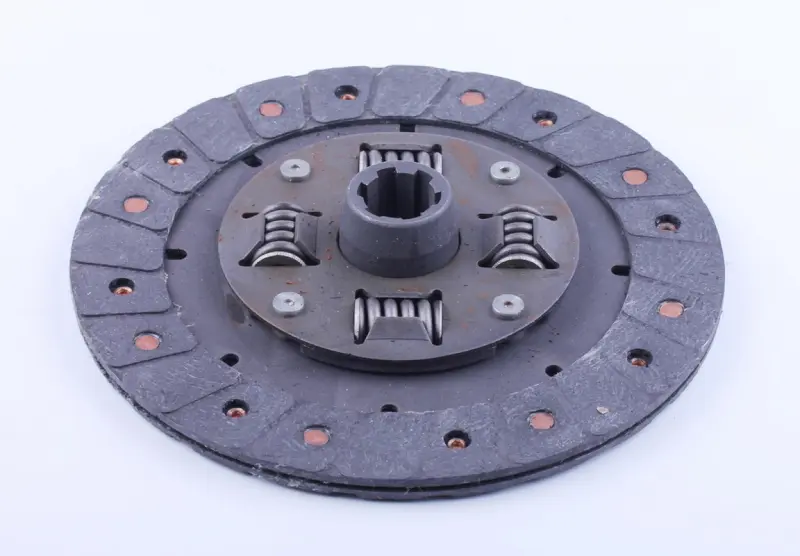

Фрикційні накладки розташовані по колу та закріплені заклепками. Центральна маточина має внутрішні шліци для з’єднання з валом коробки передач. Навколо неї розміщені чотири пружинні блоки демпфера: вони пом’якшують крутильні коливання під час передавання моменту. Маточина виступає над площиною диска, тому її розміри та орієнтація мають значення для встановлення.

Правильно підібраний диск повинен відповідати не лише діаметру зчеплення, а й посадці на вал та простору між суміжними деталями. Невідповідна товщина або надмірний виступ маточини можуть перешкоджати повному вимиканню зчеплення. За іншого профілю шліців диск не стане на вал належним чином, навіть якщо його зовнішній контур збігається зі старою деталлю.

Ознаки зношення

Диск варто перевірити, якщо під навантаженням оберти двигуна зростають, а техніка не набирає тягу відповідно. Посмикування під час рушання та труднощі з перемиканням передач також є приводом оглянути зчеплення. Водночас такі прояви можуть бути пов’язані з регулюванням приводу або несправністю натискного механізму, тому заміну визначають після перевірки.

На знятому диску шукають тріщини, відшарування накладок, зношення до заклепок і сліди перегрівання. Перевіряють кріплення накладок, цілісність пружин та стан шліців маточини. Потрапляння оливи на фрикційні поверхні спричиняє пробуксовування: перш ніж ставити нову деталь, потрібно усунути витік, інакше забруднення повториться.

Як перевірити відповідність

• Зіставте зовнішній діаметр і загальну товщину диска з накладками.
• Перевірте кількість, профіль і посадкові розміри внутрішніх шліців.
• Порівняйте висоту маточини та її виступ з обох боків.
• Звірте розташування пружинного демпфера й потрібні зазори до суміжних деталей.

Орієнтуйтеся на фактично встановлене зчеплення, особливо якщо техніку вже ремонтували зі зміною його конструкції. Вимірювання товщини старого диска не дає повного уявлення про новий, адже накладки поступово стираються. Потрібну товщину звіряють із вимогами зчеплення; самого збігу зовнішнього діаметра для підбору недостатньо.

Що врахувати під час заміни

Разом із диском оглядають маховик, натискний диск і вижимний підшипник. Глибокі борозни, тріщини або сильне перегрівання поверхонь притискання потребують оцінки їхньої придатності. Встановлення нового диска не усуває пошкоджень цих поверхонь і не виправляє несправність натискного механізму.

Під час складання дотримуються правильної орієнтації маточини та центрують диск оправкою відносно осі вала. Накладки й поверхні притискання мають залишатися чистими, без оливи та мастила. Кріплення натискного механізму затягують рівномірно з моментом, зазначеним у керівництві техніки. Якщо шліци не сумістилися, не можна стягувати агрегати болтами силоміць. Після складання перевіряють регулювання приводу, повне вимикання зчеплення та плавність рушання без значного навантаження.
