Диск зчеплення Foton 244, ДТЗ 244, Jinma 244/264 AMG

Диск зчеплення Foton 244, ДТЗ 244, Jinma 244/264 AMG передає крутний момент від двигуна до трансмісії. Це ведений диск: коли зчеплення ввімкнене, його фрикційні накладки затиснуті між маховиком і натискним диском. Натискання на педаль знімає притискання та дає змогу роз'єднати двигун із коробкою передач. Справний диск потрібен для плавного рушання й передавання зусилля під навантаженням без проковзування.

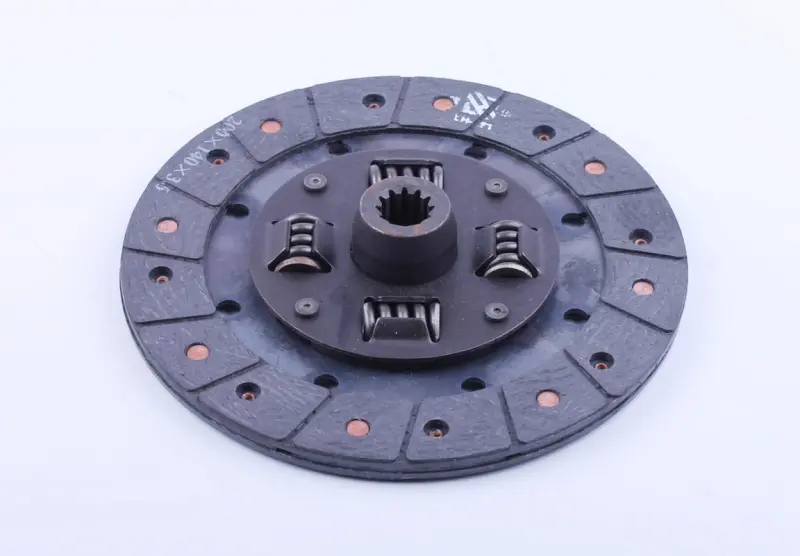

Будова диска

Фрикційні накладки розташовані по колу, мають канавки та закріплені заклепками. Центральна маточина виступає над площиною диска й має внутрішні шліци для з'єднання з валом трансмісії. Навколо неї розміщені пружини демпфера, які пом'якшують крутильні коливання під час передавання зусилля. Тому для правильної посадки мають значення і розміри накладок, і форма маточини.

Ознаки зношення

Зчеплення варто перевірити, якщо оберти двигуна зростають, а техніка не набирає швидкості, втрачає тягу під навантаженням або рушає з ривками. Запах перегрітих накладок також може свідчити про проковзування. Причиною цих проявів буває не лише диск, а й неправильне регулювання привода чи несправність натискного механізму. Перш ніж міняти деталь, потрібно з'ясувати причину порушення роботи.

На знятому диску перевіряють товщину накладок, тріщини, викришування, сліди перегрівання та надійність заклепок. Оглядають шліци маточини, пружини й місця їх встановлення. Накладки, стерті до заклепок, можуть пошкоджувати поверхні маховика та натискного диска. Викривлення диска здатне заважати повному вимиканню зчеплення. Якщо накладки замаслені, разом із заміною усувають джерело потрапляння мастила.

Як перевірити відповідність

• Зіставте зовнішній діаметр і товщину диска, зважаючи на зношення старих накладок.
• Перевірте кількість і профіль шліців, а також розміри отвору маточини.
• Порівняйте висоту маточини та її виступ з обох боків відносно площини накладок.
• Звірте розташування пружинного демпфера та відповідність установленому механізму зчеплення.

Підбирайте диск за знятою деталлю та документацією конкретної машини: назва моделі не замінює перевірки приєднувальних розмірів. Невідповідні шліци завадять установленню на вал. Помилка у виступі маточини може спричинити зачіпання сусідніх деталей, а неправильна товщина — порушити притискання або не дати зчепленню повністю вимикатися.

Що врахувати під час заміни

Поки зчеплення розібране, оглядають поверхні маховика й натискного диска, вижимний підшипник та шліци вала. Пошкоджені суміжні деталі можуть спричинити ривки й прискорене зношення нових накладок, тому їхній стан оцінюють до складання. Фрикційні поверхні мають залишатися чистими: олива та мастило на них погіршують передавання зусилля.

Диск розвертають належним боком відповідно до документації машини та центрують оправкою відносно осі вала. Кріплення натискного механізму затягують рівномірно, у встановленій послідовності та з потрібним моментом. Двигун і трансмісію з'єднують без перекосу; стягування неспіввісних частин болтами може деформувати диск або пошкодити маточину. Після складання регулюють привод і перевіряють, чи зчеплення повністю вимикається, чи техніка плавно рушає та чи немає проковзування.
