Диск зчеплення DongFeng 244/240 AMG

Диск зчеплення DongFeng 244/240 AMG передає обертання від двигуна до трансмісії завдяки тертю між робочими поверхнями. Коли зчеплення ввімкнене, диск затиснутий між ними; під час вимикання він звільняється, роз'єднуючи двигун і коробку передач. Стан накладок та правильна посадка маточини впливають на плавність рушання й здатність зчеплення повністю розмикатися.

Будова диска

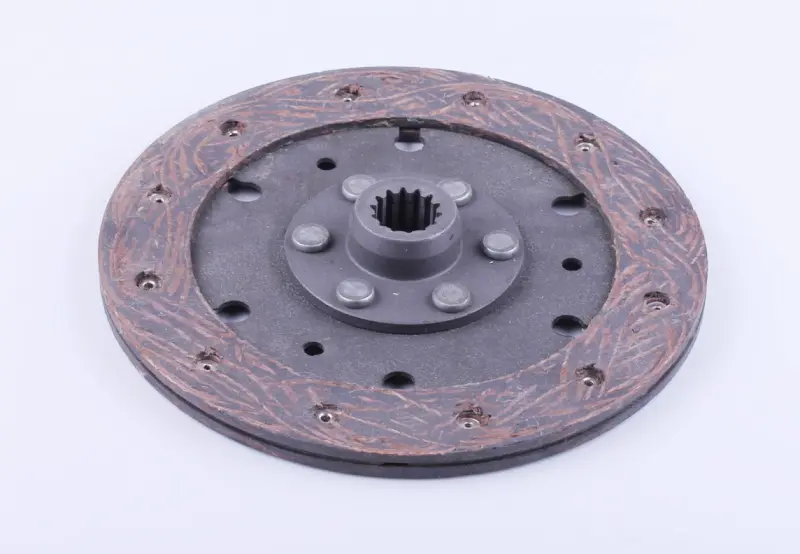

На зовнішній частині диска розташована кільцева фрикційна накладка, закріплена заклепками. Посередині — виступна маточина з внутрішніми шліцами, через яку обертання передається на вал. З'єднання маточини з основою також заклепкове. Для правильного добору потрібно враховувати форму центральної частини разом із параметрами поверхні тертя: однаковий зовнішній діаметр ще не означає, що диски взаємозамінні.

Ознаки зношення

Якщо під навантаженням оберти двигуна зростають, а тяга майже не збільшується, варто перевірити зчеплення на пробуксовування. Поштовхи під час рушання, складне перемикання передач або неповне вимикання теж є приводом для огляду. Причина може бути в регулюванні привода чи натискному механізмі, тому самих симптомів недостатньо, щоб визначити потребу в заміні диска.

Після зняття перевіряють товщину й цілісність накладок, наявність тріщин, слідів перегрівання та мастила, а також міцність заклепкових з'єднань. Коли накладки стерті до кріплень, заклепки можуть пошкоджувати маховик і натискний диск. Зношені шліци або люфт маточини порушують передавання навантаження, а викривлений диск може продовжувати торкатися суміжних поверхонь навіть після вимикання зчеплення.

Перевірка сумісності

• Зіставте зовнішній діаметр і товщину диска з накладками, зважаючи на зношення старої деталі.
• Перевірте кількість, профіль та розміри внутрішніх шліців маточини.
• Порівняйте висоту маточини та її виступ відносно площини диска з обох боків.
• Звірте форму основи й розташування накладок із конструкцією встановленого зчеплення.

Використовуйте знятий диск для порівняння, а розміри додатково звіряйте з документацією на конкретну техніку. Невідповідні шліци завадять вільно посадити маточину на вал. Неправильна товщина чи зміщення маточини можуть спричинити тертя об сусідні деталі, постійне затискання диска або неповне роз'єднання двигуна й трансмісії.

Під час заміни

Запам'ятайте орієнтацію старого диска під час розбирання та перевірте правильний бік установлення за настановою до техніки. Огляньте поверхні маховика й натискного диска, перевірте стан вижимного підшипника. Якщо на накладках є олива, спочатку усуньте джерело її потрапляння: нова деталь також буксуватиме, якщо поверхні тертя знову забрудняться.

Не допускайте потрапляння оливи чи мастила на фрикційні поверхні. Перед затягуванням натискного механізму відцентруйте диск відносно осі вала. Кріплення затягуйте рівномірно, дотримуючись послідовності та моменту з настанови. Якщо вал не входить у шліци, не підтягуйте агрегати один до одного болтами — так можна деформувати диск. Після складання відрегулюйте привод, перевірте плавність вмикання, повне розмикання зчеплення й відсутність сторонніх звуків. Навантаження під час перевірки збільшуйте поступово.
