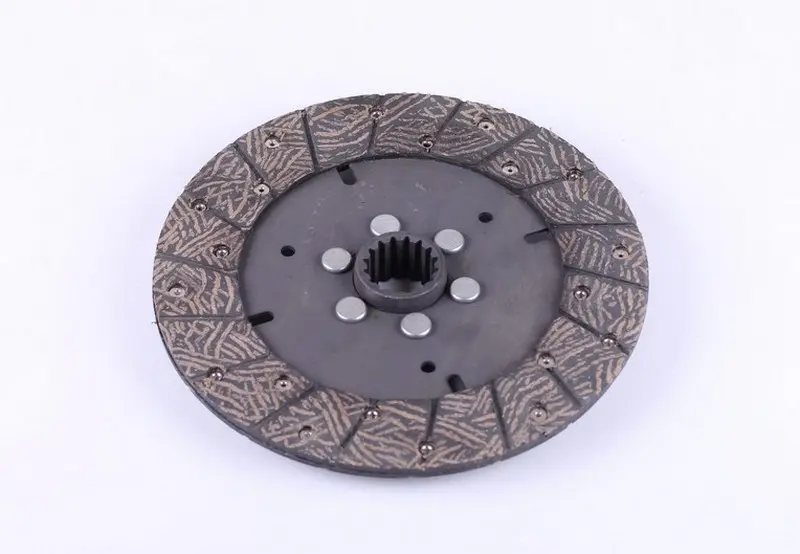

Диск основного зчеплення Jinma 254 AMG

Диск основного зчеплення Jinma 254 AMG передає обертання від двигуна до трансмісії завдяки тертю між контактними поверхнями. Коли зчеплення ввімкнене, диск затиснутий між маховиком і натискним диском. Під час вимкнення він звільняється, роз'єднуючи двигун і коробку передач. Стан накладок та правильна посадка маточини впливають на плавність рушання і передавання навантаження без пробуксовування.

Будова диска

Уздовж зовнішнього краю розташовані фрикційні накладки, закріплені заклепками. Центральна маточина має внутрішні шліци для з'єднання з валом. Накладки контактують із притискними поверхнями, а через шліци обертання надходить до трансмісії. Тому для підбору потрібен не лише зовнішній діаметр: значення мають товщина диска, форма шліців і розташування маточини відносно площини накладок.

Ознаки зношення

Приводом оглянути диск є втрата тяги під навантаженням, коли оберти двигуна зростають, ривки під час рушання або запах перегрітих накладок. Якщо передачі вмикаються важко навіть за повністю натиснутої педалі, зчеплення також потребує перевірки. Причиною таких проявів може бути регулювання приводу чи несправність натискного механізму. Самого симптому недостатньо, щоб визначити, яку деталь потрібно замінити.

Після зняття перевіряють, наскільки накладки виступають над головками заклепок, чи немає тріщин, викришування, слідів перегрівання та оливи. Пошкоджені шліци, ослаблені заклепки або викривлена основа теж є підставами для заміни. Якщо накладки забруднені оливою, спочатку усувають джерело витоку. Інакше новий диск може швидко втратити здатність передавати навантаження без ковзання.

Як перевірити відповідність

Зіставте новий і знятий диски за зовнішнім діаметром, загальною товщиною, кількістю та профілем внутрішніх шліців. Перевірте висоту маточини, її виступ з обох боків, форму основи й розташування накладок. Порівнювати потрібно саме диск основного зчеплення: подібні назви деталей не означають взаємозамінності. Зношені накладки старого диска будуть тоншими, тому допустимі розміри уточнюють за документацією на зчеплення.

На що зважати під час монтажу

Під час розбирання запам'ятайте напрямок встановлення маточини та звірте його з настановою до техніки. Огляньте маховик, натискний диск і вижимний підшипник. Глибокі задири, сліди перегрівання або заїдання цих деталей можуть погіршити роботу зчеплення після заміни диска. Поверхні тертя мають бути чистими й сухими. Надлишок мастила на шліцах може потрапити на накладки під час обертання.

Для складання диск центрують відповідною оправкою відносно осі зчеплення. Кріплення натискного механізму затягують рівномірно, дотримуючись послідовності та моменту з настанови виробника техніки. Не можна стягувати болтами перекошені деталі під час з'єднання з коробкою. Після складання регулюють привод і перевіряють, чи повністю вимикається зчеплення та чи плавно воно вмикається. Невідповідні шліци, товщина або виступ маточини можуть унеможливити монтаж, спричинити пробуксовування чи завадити повному роз'єднанню двигуна і трансмісії.
