Головка гідравлічного циліндра Foton 244, ДТЗ 244, Jinma 244/264 AMG

Головка гідравлічного циліндра Foton 244, ДТЗ 244, Jinma 244/264 AMG встановлюється в торцевій частині гідроциліндра та бере участь у формуванні його герметичної порожнини. Справні посадкові поверхні разом з ущільненнями дають змогу утримувати оливу під тиском. Цю деталь підбирають для ремонту гідроциліндра, якщо пошкоджено корпус головки, її кріплення або місця сполучення з іншими деталями.

Будова головки

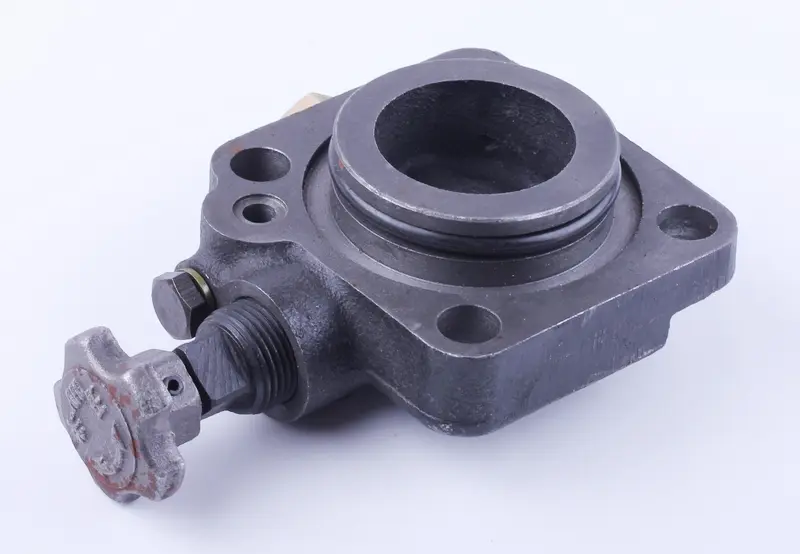

Корпус має фланець з отворами для кріплення, круглу виступну посадкову частину та центральний отвір. На зовнішній поверхні круглої частини є кільцеві канавки. Збоку розміщений різьбовий вузол із поворотною рукояткою, поряд — кріплення із шестигранною головкою. Для правильного встановлення мають збігатися не лише обриси фланця, а й розташування отворів, посадка та положення бічних виступів.

Ділянки сполучення з циліндром потребують уважного огляду. Подряпини, задирки, корозія або зім'яті крайки біля ущільнень можуть спричинити витік навіть із новими кільцями. Перевіряють також фланець навколо кріпильних отворів і різьбу. Тріщина чи пошкоджений виток заважають належно закріпити головку; сильнішим затягуванням такого дефекту не усунути.

Ознаки несправності

Головку варто оглянути, якщо на стику з'являється олива, ущільнення повторно починає пропускати після заміни або корпус має сліди удару й деформації. Опускання механізму під навантаженням саме по собі ще не доводить несправність цієї деталі: спочатку потрібно з'ясувати, де втрачається герметичність. Підставою для заміни головки є пошкодження її корпусу, посадкових поверхонь, фланця чи різьбових з'єднань. Якщо зношене лише ущільнення, а поверхні справні, ремонт може обмежитися заміною кільця.

Як перевірити відповідність

Зіставте з демонтованою головкою форму фланця, кількість кріпильних отворів і відстані між їхніми центрами. Виміряйте діаметр та висоту круглої посадкової частини, перевірте центральний отвір і канавки для ущільнень. Вимірювання виконують після очищення: залишки старих кілець і бруд не повинні потрапляти між поверхнею та вимірювальним інструментом. Невідповідність посадки може завадити складанню або призвести до витоку під тиском.

Окремо порівняйте розташування бічного різьбового вузла та рукоятки. Після встановлення до рукоятки має залишатися доступ, а корпус не повинен торкатися сусідніх деталей. Ущільнення добирають за розмірами й профілем канавок. Кільце, яке лише приблизно підходить за діаметром, може затиснутися під час складання або не забезпечити щільного контакту.

Заміна та контроль з'єднання

Перед розбиранням розвантажте гідроциліндр, надійно зафіксуйте рухомі частини механізму та скиньте тиск відповідно до інструкції техніки. Очистьте місце встановлення від бруду. Знімаючи головку, збережіть порядок розташування кріплень і ущільнень. Перевірте поверхню циліндра, до якої вона прилягає, стан болтів та різьби. Пошкоджені ущільнення замініть, а задирки й забруднення на місці посадки усуньте до складання.

Встановлюйте головку рівно, без перекосу та защемлення кілець. Якщо вона не займає належного положення, з'ясуйте причину, перш ніж затягувати болти. Кріплення затягують рівномірно з моментом, передбаченим документацією техніки. Після складання перевірте роботу гідроциліндра без робочого навантаження та огляньте стики на витік. Надмірне затягування не виправляє помилку підбору: воно може деформувати фланець, тоді як невідповідне ущільнення спричинить втрату оливи й тиску.
