Головка водяного насоса (помпи) у зборі KM130/138 Xingtai 24B AMG

Головка водяного насоса (помпи) у зборі KM130/138 Xingtai 24B AMG призначена для ремонту насоса системи охолодження двигуна. Помпа забезпечує рух охолоджувальної рідини, яка відводить тепло від нагрітих частин двигуна. Коли насос втрачає герметичність або циркуляція слабшає, двигун може перегріватися навіть за достатнього рівня рідини в системі.

Будова та ознаки несправності

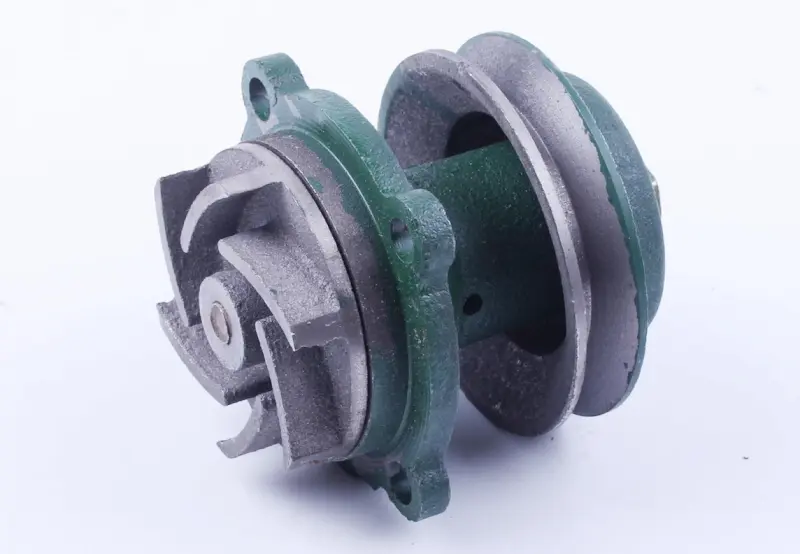

Головка має корпус із кріпильним фланцем, крильчатку та приводний шків. Крильчатка розташована з боку приєднання до насоса, шків — із протилежного боку. Привід обертає крильчатку, а її лопаті переміщують рідину. Через отвори у фланці головку кріплять до відповідної частини насоса. Для правильного встановлення потрібен збіг кріплень і положення крильчатки відносно площини прилягання.

Насос варто перевірити, якщо біля головки з’явилися сліди охолоджувальної рідини, шків має люфт, обертається з шумом або заїдає. Пошкоджені лопаті також можуть стати причиною заміни. Зношення опор вала порушує рівномірність обертання, а несправне ущільнення спричиняє витік. Самого перегрівання недостатньо для висновку про стан головки: спочатку перевіряють помпу та визначають місце втрати рідини.

Підбір за знятою головкою

Порівняйте форму й розміри фланця, кількість і розташування кріпильних отворів, діаметр посадкової частини та глибину її входження в корпус. Окремо звірте діаметр крильчатки та її виліт від площини прилягання. Завелика крильчатка або неправильний виліт можуть спричинити контакт лопатей із корпусом; невідповідний зазор здатен погіршити перекачування рідини. Орієнтуйтеся на місця з’єднання, а не лише на загальну форму деталі.

Для шківа мають значення діаметр, профіль канавки та її відстань від кріпильної площини. У встановленому стані пас повинен рухатися в одній площині з іншими шківами приводу. Зміщення канавки створює перекіс паса й додатково навантажує опори вала. Перевірте також спосіб ущільнення стику та стан поверхні, до якої прилягає головка. Пошкоджене посадкове місце може залишатися причиною витоку й після заміни помпи.

На що зважати під час заміни

Двигун має повністю охолонути. Рідину зливають нижче рівня насоса, послаблюють приводний пас і знімають стару головку. З поверхні прилягання обережно прибирають залишки ущільнення, не залишаючи подряпин. Поки насос розібраний, оглядають його корпус, кріплення та пас. Пошкоджене ущільнення стику й зношений пас замінюють; ущільнення добирають відповідно до конструкції з’єднання.

Головку встановлюють рівно, без перекосу. Якщо вона не сідає на місце, не слід підтягувати її болтами із зусиллям. Кріплення затягують рівномірно, дотримуючись вимог керівництва техніки. Перевіряють, чи вільно обертається крильчатка та чи не торкається вона корпусу. Натяг паса виставляють за вимогами двигуна, оскільки надмірний натяг прискорює зношення опор. Після заповнення системи видаляють повітря передбаченим способом. Під час пробного запуску стежать за герметичністю, рухом паса, шумом помпи та температурою двигуна.
