Вилка перемикання обертів Jinma 200/204/240/244 AMG

Для чого потрібна вилка

Вилка перемикання обертів Jinma 200/204/240/244 AMG передає рух від штока до рухомої деталі механізму перемикання. Її лапки взаємодіють із пазом цієї деталі та переміщують її у вибране положення. Під час заміни потрібно зберегти правильне розташування вилки відносно штока й паза: від цього залежить, чи вистачатиме ходу для повного вмикання та чи не виникатиме заїдання.

Будова та місця зношування

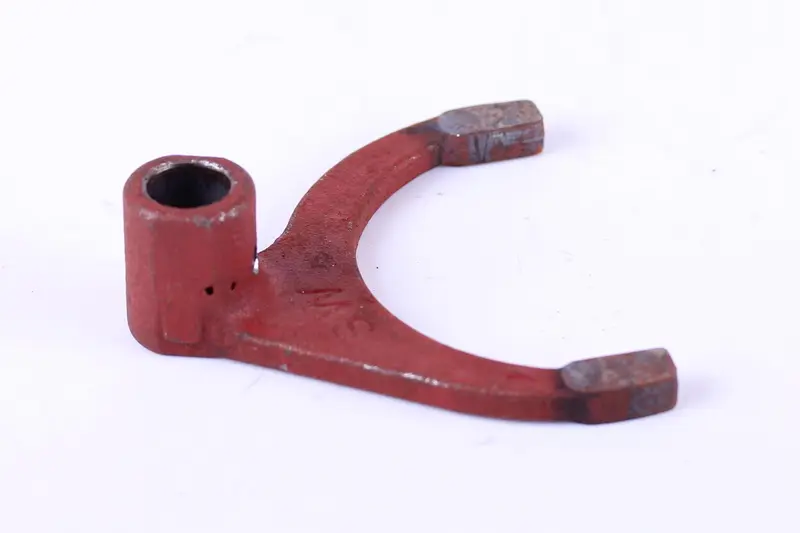

Деталь має дугоподібну частину з двома розведеними лапками та циліндричну посадкову частину з отвором. Корпус пофарбований у червоний колір. На кінцях лапок є плоскі контактні майданчики, які взаємодіють із рухомою деталлю. Для правильного підбору суттєві їхня форма та розташування отвору відносно дуги, адже вони визначають положення вилки всередині механізму.

Коли контактні майданчики стираються, зазор у спряженні збільшується. Зігнута лапка може торкатися паза нерівномірно та заважати вільному переміщенню. Оглядаючи зняту вилку, перевіряють обидва кінці, посадковий отвір і місця кріплення. Тріщини, деформація та значне спрацювання контактних поверхонь є підставами для заміни.

Як підібрати заміну

Порівняйте нову деталь зі знятою за вигином дуги, відстанню між лапками, їхньою товщиною та шириною контактних майданчиків. Перевірте діаметр і довжину отвору під шток, зміщення посадкової частини та спосіб закріплення. Зовнішнього збігу контуру недостатньо: вилка має правильно розміщуватися на штоку й відповідати пазу за геометрією.

Зверніть увагу на орієнтацію старої вилки в механізмі. Корисно зафіксувати, куди були спрямовані лапки та як стояло кріплення. Якщо контактні поверхні сильно стерті, виміряна товщина вже не дорівнює початковій, тому спрацювання потрібно враховувати під час порівняння. Невідповідна відстань між лапками або інше розташування посадки можуть спричинити перекіс, тугий хід чи неповне вмикання.

Ознаки несправності

Вилку варто оглянути, коли збільшився вільний хід керування, перемикання потребує більшого зусилля або вибране положення погано утримується. За самими цими ознаками причину не визначають: разом із вилкою перевіряють шток, його фіксацію та паз спряженої деталі. Однобічне спрацювання може вказувати на перекіс, а повторне пошкодження потребує перевірки того, що заважає механізму рухатися вільно.

Особливості встановлення

Роботу виконують на зупиненій техніці, унеможлививши її випадковий рух. До розбирання позначають положення вилки та запам’ятовують порядок кріплення. Після зняття очищають місця посадки, перевіряють шток і краї паза на задирки. Пошкоджене кріплення та стопорні деталі замінюють відповідно до конструкції. Якщо паз має значне спрацювання, сама заміна вилки не усуне надмірного зазору.

Лапки заводять у відповідний паз, вилку розміщують у потрібній орієнтації та закріплюють на штоку передбаченим способом. Не слід забивати її на посадку чи згинати лапки, щоб компенсувати невідповідність. До закриття механізму перевіряють переміщення в межах доступного ходу: без закушування, надмірного зусилля та передчасного упору. Якщо механізм не доходить до потрібного положення, перевіряють геометрію підібраної деталі й правильність складання.
