Блок циліндрів КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Блок циліндрів КМ385ВТ для DongFeng 240/244, Foton 240/244, Jinma 240/244 — основна корпусна деталь двигуна, що утримує його внутрішні механізми у визначеному положенні. На ньому кріпляться головка та піддон, у ньому розташовані опори колінчастого вала. Стан блока впливає на точність складання: пошкоджені посадкові місця або викривлені площини не дають правильно зібрати двигун навіть із новими прокладками.

Будова та підстави для заміни

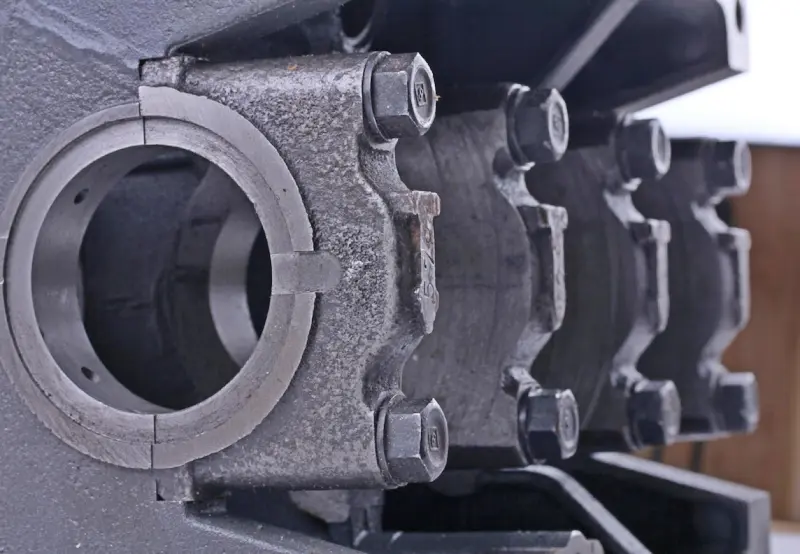

Знизу корпус має рознімні опори колінчастого вала з кришками, закріпленими болтами. Під час ремонту перевіряють постелі корінних підшипників і прилягання кришок до корпусу. Позначення КМ385ВТ допомагає визначити потрібний блок, проте для остаточного підбору звіряють будову знятої деталі та виконання конкретного двигуна.

Заміна потрібна, коли виявлено тріщини, зруйновані кріплення, значне пошкодження посадок або деформацію, що виходить за межі допустимого ремонту. До цього можуть призвести перегрів, замерзання охолоджувальної рідини чи руйнування деталей усередині двигуна. Підтікання на корпусі та в місцях з’єднань спочатку потребують діагностики. Несправна прокладка може давати подібні ознаки, тому рішення про заміну блока приймають після перевірки самого корпусу.

Як перевірити відповідність

Звірте повне позначення двигуна та його модифікацію. На знятому блоці перевірте розташування кріпильних отворів, площини стику з головкою і піддоном, посадкові місця циліндрів та опори колінчастого вала. Порівняйте виходи каналів мащення й охолодження, а також кріплення деталей, які переноситимуться під час ремонту. Однакова назва трактора не замінює перевірки цих з’єднань.

Відповідальні розміри контролюють вимірювальним інструментом за ремонтною документацією. Особливо уважно перевіряють постелі корінних підшипників, різьби та площину прилягання головки. Якщо залишають старий колінчастий вал і деталі циліндропоршневої групи, потрібно оцінити їхній знос та можливість отримати належні зазори. Невідповідний блок може не збігтися з іншими деталями за каналами чи кріпленнями, а помилка в посадках здатна спричинити затискання вала.

Що врахувати під час складання

Для заміни блока двигун розбирають, а придатні деталі очищають, перевіряють і переносять у новий корпус. До складання готують усі прилеглі поверхні, перевіряють прохідність каналів та видаляють сторонні частинки з внутрішніх порожнин. Кришки корінних опор мають залишатися на своїх місцях із дотриманням напрямку встановлення. Довільно міняти їх місцями чи підбирати схожі без перевірки постелей не можна.

Разом із блоком оглядають колінчастий вал, вкладиші, кріплення та деталі циліндропоршневої групи. Для розібраних з’єднань використовують нові прокладки й ущільнення відповідно до вимог двигуна. Послідовність і моменти затягування, як і контрольні зазори, визначають за документацією на конкретну модифікацію. Під час складання контролюють, чи вільно обертається колінчастий вал. Якщо він рухається туго, причину усувають до запуску. Новий корпус не усуває зношення старих деталей, тому перевірка їхнього стану та чистота каналів безпосередньо впливають на результат ремонту.
