Втулки розподільного вала JD3102 AMG, комплект 3 шт.

Втулки розподільного вала JD3102 AMG — комплект із трьох втулок для відновлення опор вала. Усередині них обертаються його шийки, а самі втулки допомагають утримувати вал у правильному положенні. Стан цих поверхонь визначає робочий зазор: завеликий погіршує умови змащування, замалий перешкоджає вільному обертанню та може спричинити задири.

Будова комплекту

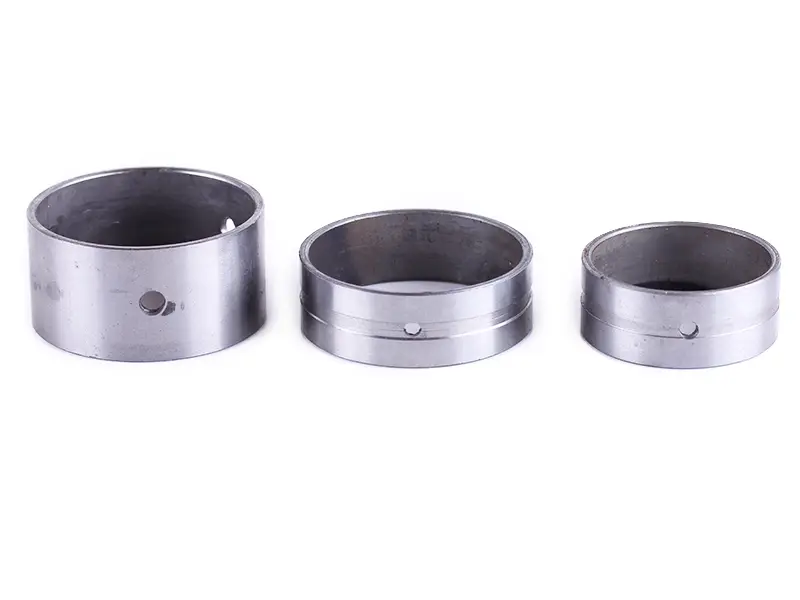

До комплекту входять одна широка та дві вужчі циліндричні втулки. У стінках є отвори, на зовнішній поверхні двох вузьких втулок — кільцеві канавки. Тому під час підбору звіряють не лише діаметри. Ширина, відстань від отворів до торців і розташування канавок також мають відповідати місцю встановлення. Втулки розподіляють за опорами з урахуванням цих відмінностей: подібна форма не робить їх взаємозамінними між собою.

Комплект потрібен для ремонту, коли внутрішні поверхні втулок зношені, мають задири, пошкоджені краї або порушена посадка в корпусі. Збільшений люфт вала, сторонній шум біля його опор чи зниження тиску оливи дають привід перевірити їхній стан. Самих цих ознак недостатньо для висновку про заміну: втулки й шийки оглядають, а зазори вимірюють. Серед типових причин пошкодження — нестача мастила в опорах, забруднена олива та робота зі зношеними шийками вала.

Як перевірити відповідність

Під час підбору орієнтуйтеся на позначення JD3102 та зіставляйте кожну втулку зі знятою деталлю. Перевірте зовнішній і внутрішній діаметри, ширину, розміщення отворів та канавок. Виміряний діаметр зношеної втулки не можна автоматично вважати потрібним розміром нової: його оцінюють разом із розміром відповідної шийки. З’ясуйте також, чи обробляли раніше вал або посадкові місця під час ремонту, оскільки це впливає на потрібну посадку.

Окремої уваги потребують шийки розподільного вала та гнізда втулок у корпусі. Глибокі подряпини, значне спрацювання шийки або пошкоджене гніздо залишаться проблемою навіть із новим комплектом. Якщо втулка не фіксується належним чином чи знос вала виходить за допустимі межі, спершу усувають причину. Перевірка суміжних поверхонь допомагає зберегти нові втулки й уникнути повторного розбирання.

На що зважати під час встановлення

Перш ніж виймати старі втулки, позначте їхні місця, глибину посадки та орієнтацію отворів. Гнізда очищають від забруднень і оглядають. Для запресовування використовують відповідну оправку, яка дає змогу прикласти зусилля рівномірно, без перекосу. Удари безпосередньо по тонкому краю здатні зім’яти торець і деформувати втулку. Її отвори мають збігатися з відповідними каналами змащування, інакше подача оливи до опори буде порушена.

Після запресовування контролюють внутрішні розміри, співвісність опор і зазор відповідно до ремонтної документації двигуна. Якщо технологія передбачає остаточну обробку встановлених втулок, її завершують до складання. Поверхні змащують, установлюють вал і перевіряють, чи обертається він вільно, без заїдання. Зняті ущільнення та прокладки оглядають, пошкоджені замінюють. Невідповідний розмір, перекіс або перекритий отвір для оливи можуть швидко зіпсувати нові втулки та пошкодити шийки розподільного вала.
