Втулка бендикса в кришку варіатора 8×12×9 KOMATCU

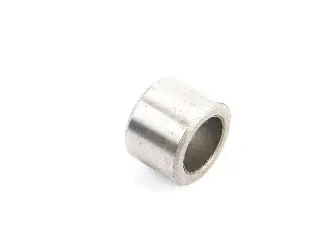

Втулка бендикса KOMATCU 8×12×9

Втулка розміщується в кришці варіатора та підтримує опорну частину бендикса пускового механізму. Вона зберігає потрібне положення деталі й дає їй обертатися. Коли отвір втулки зношується, збільшений зазор може порушувати роботу механізму під час запуску двигуна. За справного гнізда заміна втулки дає змогу відновити опору й залишити кришку для подальшого використання.

Це коротка циліндрична деталь із наскрізним отвором. Зовні вона сполучається з посадковим гніздом кришки, а всередині — з опорною частиною бендикса. Розмірне позначення — 8×12×9. Для правильного добору мають значення обидва діаметри та довжина втулки. Навіть якщо отвір відповідає опорі бендикса, невідповідна зовнішня посадка завадить надійно встановити деталь у кришку.

Ознаки зношення

Втулку перевіряють, якщо бендикс має відчутний поперечний люфт, в отворі є нерівномірне спрацювання або задири, а запуск супроводжується стороннім звуком. Причиною прискореного зношення можуть бути забруднення, пошкоджена поверхня бендикса або перекіс під час попереднього встановлення. Самого звуку недостатньо для висновку про заміну: потрібно оглянути деталі в місці їхнього контакту.

Разом із втулкою перевірте гніздо кришки, опорну поверхню бендикса, його другу опору та доступні зубці шестерень. Сліди прокручування старої втулки можуть вказувати на порушення посадки. Нова деталь не виправить розбите гніздо чи спрацьовану поверхню бендикса. Такий огляд допомагає визначити, які суміжні деталі також потребують ремонту або заміни, щоб після складання не залишилися люфт і заїдання.

Як перевірити відповідність

• Зіставте позначення 8×12×9 з розмірами втулки, потрібної для вашої кришки.
• Виміряйте внутрішній і зовнішній діаметри старої деталі та її довжину вздовж отвору.
• Порівняйте форму торців, глибину гнізда й положення встановленої втулки.
• Оцініть стан поверхні бендикса, яка працює всередині втулки, та гнізда в кришці.

Отвір зі спрацюванням варто виміряти в кількох напрямках: через овальність один вимір не відтворює початкової геометрії. Зіставляйте результати зі справними ділянками сполучення та вимогами до механізму. Зовнішньої подібності або збігу об’єму двигуна для добору недостатньо. Завеликий зазор залишить люфт, затісний отвір перешкоджатиме обертанню, а помилка в довжині може завадити правильному розташуванню бендикса та встановленню кришки.

Монтаж і перевірка

Перш ніж виймати стару втулку, зафіксуйте глибину її встановлення та положення торців. Використовуйте інструмент, який не пошкоджує стінки гнізда. Після виймання очистьте місце посадки й огляньте його на тріщини, задири та сліди прокручування. Під час роботи кришку потрібно надійно підтримувати, щоб навантаження не припадало на тонкі ділянки.

Встановлюйте нову втулку відповідною оправкою, дотримуючись співвісності з гніздом. Не допускайте перекосу та ударів по краю отвору. Глибину посадки й потребу в змащуванні визначайте за порядком ремонту конкретного механізму. Далі перевірте, чи правильно розміщується опорна частина бендикса та чи немає заїдання. Кришка має ставати на місце без примусового стягування кріпленням. Якщо вона не сідає, перевірте положення деталей до затягування.
