Втулка верхньої головки шатуна ИЖ ПЛАНЕТА, латунь, Ø15 мм, JING

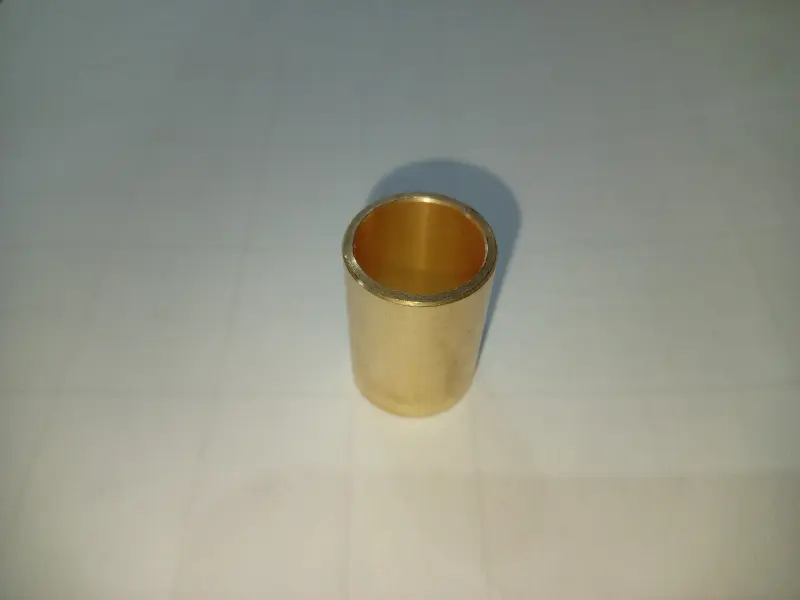

Латунна втулка верхньої головки шатуна для ИЖ ПЛАНЕТА, позначення Ø15 мм, JING. Вона встановлюється в головку шатуна й утворює опорну поверхню для поршневого пальця. Це з’єднання передає зусилля від поршня до шатуна та дає пальцю повертатися відносно нього під час руху механізму. Від стану втулки залежать зазор у з’єднанні та рівномірність контакту з пальцем.

Ознаки зношення

Втулка має форму порожнистого циліндра. Зовнішня поверхня утримується в отворі шатуна, внутрішня працює в парі з поршневим пальцем. З часом отвір може втратити круглу форму, а на поверхні з’являються задири та сліди спрацювання. Нестача мастила, забруднення і надмірний зазор прискорюють зношення обох деталей.

Втулку перевіряють, коли палець має відчутний люфт у верхній головці, з боку поршневого з’єднання чути стукіт або після розбирання виявлено сліди прихоплювання. Самого звуку для висновку недостатньо: потрібно оглянути палець і перевірити, як втулка тримається в шатуні. Якщо зношений палець або пошкоджене посадкове місце, заміна лише втулки не відновить правильну роботу з’єднання.

Як перевірити відповідність

Порівняйте нову та зняту деталі за зовнішнім і внутрішнім діаметрами, довжиною та формою торців. Позначення Ø15 мм враховуйте разом із вимірюваннями: для підбору потрібні всі розміри поверхонь, що сполучаються. Отвір старої втулки зі слідами зношення не є точним зразком потрібного зазору. Окремо виміряйте поршневий палець, перевірте отвір верхньої головки та звірте вимоги ремонтної документації двигуна.

• Зовнішня посадка має надійно утримувати втулку від зміщення та провертання.
• Довжину звіряють із шириною посадкового місця: торці не повинні заважати сусіднім деталям.
• Якщо з’єднання має мастильні отвори чи канавки, перевіряють їхнє розташування та вільний доступ мастила до пальця.

На що зважати під час установлення

Зношену втулку випресовують, забезпечивши належну опору верхній головці шатуна. Зусилля не повинно згинати шатун. Після демонтажу посадковий отвір очищають і оглядають: задири, деформація та сліди провертання потребують оцінки стану шатуна. Нова втулка має встановлюватися в справне посадкове місце.

Для запресовування використовують оправку відповідного розміру, деталь спрямовують співвісно з отвором і не допускають перекосу. Удари по краю можуть пошкодити торець та ускладнити посадку. Після запресовування внутрішній діаметр перевіряють знову, оскільки він може змінитися. Якщо потрібне доведення отвору, його виконують із контролем розміру, форми та співвісності, використовуючи належний інструмент. Спроба силоміць вставити палець не замінює цієї перевірки.

Перед складанням прибирають стружку й бруд, змащують поверхні та перевіряють рух пальця із зазором, визначеним ремонтними вимогами. Поруч оглядають поршневий палець, отвори в бобишках поршня і стопорні кільця; пошкоджені деталі замінюють. Надто щільна посадка може спричинити прихоплювання, завеликий зазор створює ударні навантаження та прискорює спрацювання. Якщо втулка слабко тримається зовні, вона може провернутися й пошкодити отвір шатуна.
