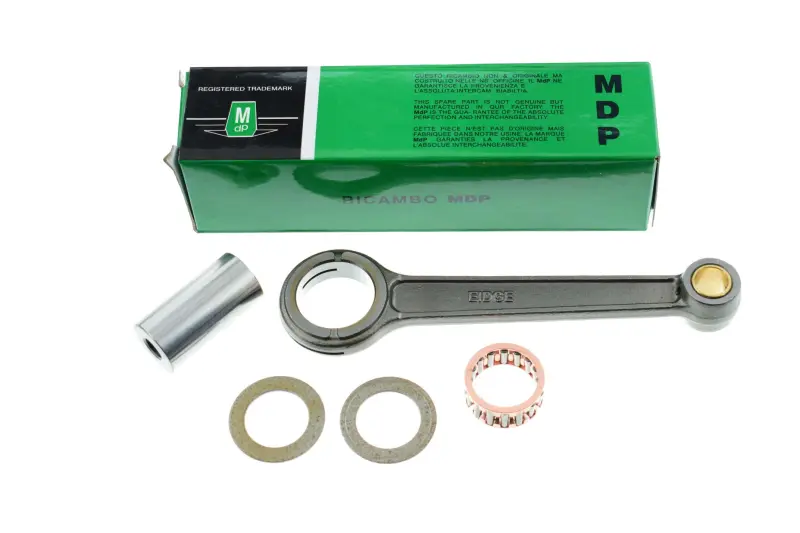

Шатун ИЖ ПЛАНЕТА JING (mod.B) із втулкою, нижнім сепаратором, пальцем і шайбами

Шатун ИЖ ПЛАНЕТА JING (mod.B) призначений для ремонту кривошипно-шатунного механізму двигуна. Він з’єднує поршень із колінчастим валом і передає зусилля на кривошип. Справні з’єднання дають механізму рухатися без заїдання та надмірного люфту. Зношення головок або пошкодження підшипника може спричинити стукіт, а подальша робота з такими дефектами — заклинювання та пошкодження інших деталей двигуна.

Будова та комплект

Шатун складається зі стрижня, малої верхньої та великої нижньої головок. Через верхню головку й поршневий палець він з’єднується з поршнем, а нижня головка працює на кривошипному пальці колінвала. До комплекту входять втулка, нижній сепаратор, палець і шайби. Втулка встановлена у верхній головці, сепаратор утримує ролики нижнього підшипника, шайби розташовуються обабіч нижньої головки. Під час складання їхнє положення та стан впливають на зазори й вільний рух шатуна.

Ознаки зношення

Перевірка потрібна, коли з боку колінвала чути стукіт, у нижній головці відчувається радіальний люфт, шатун рухається з опором або втулка верхньої головки має пошкодження. На розібраному з’єднанні оглядають палець, ролики та доріжки кочення. Задирки, викришування й сліди перегрівання — привід перевірити всі сполучені поверхні. Бічний рух шатуна та радіальний люфт оцінюють окремо. До типових причин пошкодження належать нестача мастила, забруднення та тривала робота зі збільшеними зазорами; самою заміною деталі ці причини не усунути.

Як перевірити відповідність

Порівняйте новий комплект зі знятим шатуном і деталями колінвала. Потрібно звірити відстань між осями головок, ширину головок, діаметри посадок під втулку та підшипник, розміри пальця, сепаратора й шайб. Окремо перевіряють пару «втулка — поршневий палець». Зовнішня подібність не замінює вимірювань: інша довжина шатуна змінює положення поршня, а помилка в ширині або посадці не дасть витримати потрібні зазори. Нормативні розміри й допуски слід брати з документації двигуна, а зношену деталь використовувати для порівняння з урахуванням її стану.

Що врахувати під час заміни

Для встановлення шатуна колінчастий вал розбирають, запресовують палець і центрують вал після складання. Робота потребує преса, відповідних опор та вимірювального інструмента. Перекіс під час запресовування або удари по шатуну можуть пошкодити посадочні поверхні. Деталі й канали для змащування очищають, поверхні оглядають, з’єднання змащують, а сепаратор і шайби встановлюють у належній послідовності. Посадку втулки та зазор із поршневим пальцем перевіряють окремо: те, що палець входить у втулку, ще не означає відповідності зазору нормі.

Разом із шатуном варто оглянути поршневий палець, отвори в щоках колінвала та поверхні контакту з шайбами. Зношення цих місць може залишити люфт навіть після встановлення нового комплекту. Зібраний колінвал перевіряють на биття, вимірюють бічний зазор нижньої головки та переконуються, що шатун рухається плавно, без закушування. Неправильне центрування спричиняє вібрацію й додаткове навантаження на підшипники, тому геометрію перевіряють до повернення колінвала у двигун.
