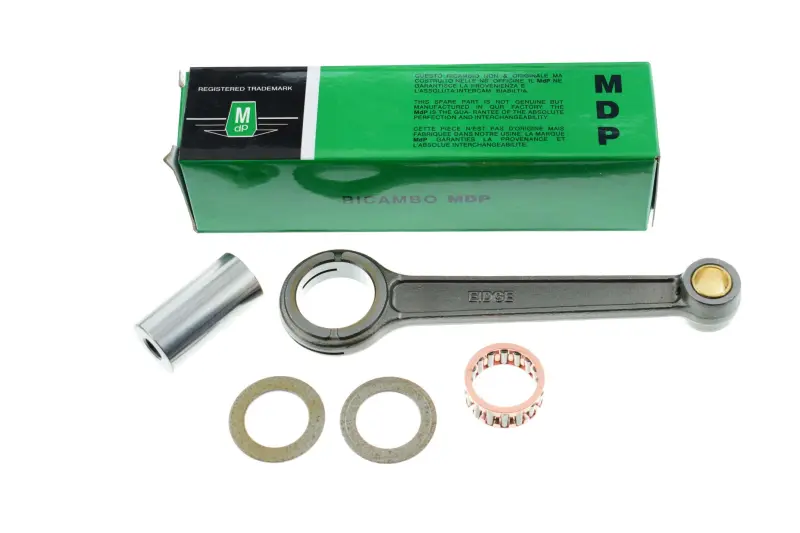

Шатун ИЖ ПЛАНЕТА JING (mod.B) с втулкой, нижним сепаратором, пальцем и шайбами

Шатун ИЖ ПЛАНЕТА JING (mod.B) предназначен для ремонта кривошипно-шатунного механизма двигателя. Он соединяет поршень с коленчатым валом и передаёт усилие от поршня на кривошип. Его состояние влияет на свободное движение механизма: изношенные соединения дают люфт и стук, а повреждение подшипника нижней головки может привести к заклиниванию и серьёзному ремонту двигателя.

Конструкция и состав

Шатун имеет стержень, малую верхнюю и большую нижнюю головки. Верхняя головка соединяется с поршнем через поршневой палец, нижняя работает на кривошипном пальце коленвала. В комплект входят втулка, нижний сепаратор, палец и шайбы. Втулка расположена в верхней головке; нижний сепаратор удерживает ролики подшипника, а шайбы устанавливаются по бокам нижней головки. При сборке нужно сохранить правильное расположение этих деталей: каждая участвует в формировании посадок и зазоров.

Когда нужна замена

Поводом для проверки служат стук со стороны коленвала, ощутимый радиальный люфт нижней головки, заедание при движении шатуна или повреждение втулки верхней головки. После разборки проверяют дорожки качения, палец и ролики: задиры, выкрашивание и следы перегрева требуют оценки всего соединения. Боковое перемещение шатуна само по себе не заменяет измерение радиального люфта. Причинами износа бывают недостаточная смазка, загрязнение и работа с увеличенными зазорами; при ремонте нужно устранить и причину повреждения.

Что сверить при подборе

Сопоставьте комплект со снятым шатуном и деталями коленвала. Проверяют межосевое расстояние головок, их ширину, диаметры посадок под втулку и подшипник, размеры пальца, сепаратора и шайб. Для верхней головки отдельно проверяют соответствие втулки поршневому пальцу. Одного сходства формы недостаточно: ошибка в длине меняет положение поршня, а неподходящие ширина и посадки мешают получить нужные зазоры. Размеры и допустимые отклонения берут из документации двигателя, измеряя детали подходящим инструментом.

Особенности установки

Замена шатуна требует разборки коленчатого вала, запрессовки пальца и последующей центровки. Такую работу выполняют с прессом, подходящими опорами и измерительным инструментом. Удары по шатуну и сборка с перекосом могут повредить посадки. До запрессовки очищают детали и масляные каналы, проверяют поверхности, смазывают трущиеся соединения и устанавливают сепаратор с шайбами в правильном порядке. Посадку втулки и зазор с поршневым пальцем контролируют отдельно; возможность сборки от руки ещё не подтверждает правильный зазор.

Одновременно осматривают поршневой палец, посадочные отверстия щёк коленвала и поверхности, с которыми соприкасаются шайбы. Изношенные сопряжённые детали оставлять без проверки нельзя: новый шатун не устранит их люфт. После сборки измеряют биение коленвала, проверяют боковой зазор нижней головки и плавность движения шатуна без заеданий. Ошибки центровки вызывают вибрацию и дополнительную нагрузку на подшипники, поэтому контроль геометрии завершает ремонт до установки коленвала в двигатель.
