Шатун МИНСК JING (mod.A) с сепараторами, нижним пальцем и шайбами

Шатун МИНСК JING (mod.A) с сепараторами, нижним пальцем и шайбами предназначен для ремонта шатунного соединения коленчатого вала двигателя. Он связывает поршень с коленвалом и передаёт усилие от поршня к кривошипу. При работе двигателя шатун испытывает переменные нагрузки, поэтому состояние его головок, пальцев и подшипников влияет на люфты, шум и исправность кривошипно-шатунного механизма.

Устройство и состав

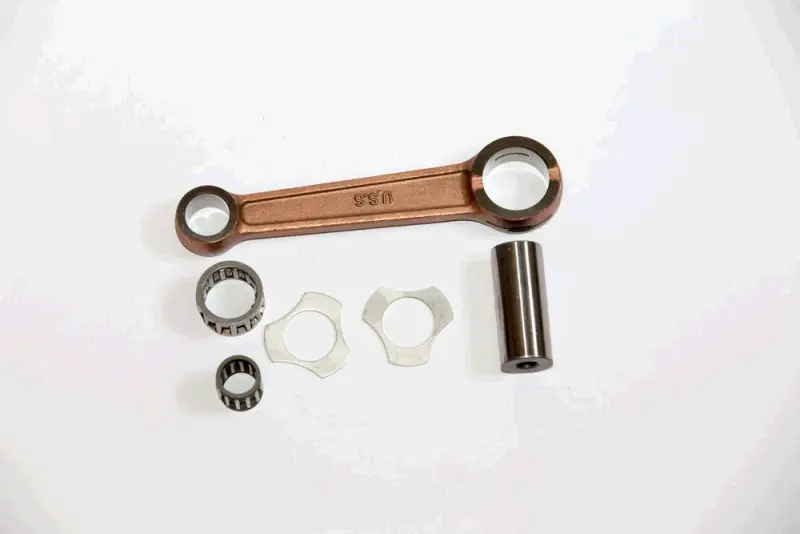

У шатуна две головки разного диаметра, соединённые стержнем. Верхняя головка соединяется с поршнем через поршневой палец, нижняя работает на пальце кривошипа. В комплект входят шатун, два сепаратора с роликами, нижний палец и две шайбы. Сепараторы удерживают ролики в подшипниковых соединениях, а шайбы располагаются по бокам нижней головки и участвуют в формировании её бокового зазора.

Замена такого комплекта требует разборки коленвала. Новый шатун сам по себе не исправит повреждённые посадочные места в щеках или изношенный поршневой палец: сопряжённые поверхности нужно оценивать вместе с подшипниками. Это позволяет устранить причину люфта, а не оставить её рядом с новой деталью.

Когда требуется замена

Повод для проверки — стук со стороны кривошипного механизма, ощутимый радиальный люфт нижней головки, заедание или неровное движение подшипника. При разборке также ищут задиры, следы перегрева, повреждения роликов и сепараторов. Стук не указывает однозначно на шатун: источник определяют проверкой соединений. Боковое перемещение нижней головки оценивают отдельно от радиального люфта и сравнивают с допусками конкретного двигателя.

Недостаточная смазка, загрязнения и длительная работа с увеличенными зазорами ускоряют износ пальца и подшипников. Если шатун погнут, на головках есть трещины или повреждены дорожки качения, одной заменой сепаратора проблему не решить. Вместе с шатуном осматривают поршневой палец, посадку пальца в поршне и состояние щёк коленвала.

Что сверить при подборе

Сравните снятый шатун и комплект по межосевому расстоянию головок, их ширине и диаметрам отверстий. Для нижнего пальца проверяют диаметр и длину, для сепараторов — посадочные размеры и ширину, для шайб — толщину и форму. Учитывайте расположение смазочных отверстий и зазоры между шатуном и щеками. Общее сходство деталей не заменяет измерений: ошибка в длине шатуна изменяет положение поршня, а неверные размеры пальца или подшипников мешают правильной сборке.

Особенности установки

Коленвал разбирают и собирают с прессовым оборудованием и подходящими опорами. Перед сборкой очищают детали, проверяют посадочные поверхности и смазывают подшипниковые соединения согласно требованиям двигателя. При запрессовке нельзя передавать усилие через ролики или деформировать шатун. Шайбы устанавливают в предусмотренные места, сохраняя требуемые зазоры.

После сборки проверяют свободное движение шатуна без заеданий, боковой зазор и биение коленвала. Неправильная центровка вызывает вибрацию и дополнительную нагрузку на подшипники, а слишком малый зазор может привести к перегреву и заклиниванию. Работу стоит поручить мастерской, у которой есть оборудование для разборки, сборки и проверки коленчатых валов.
