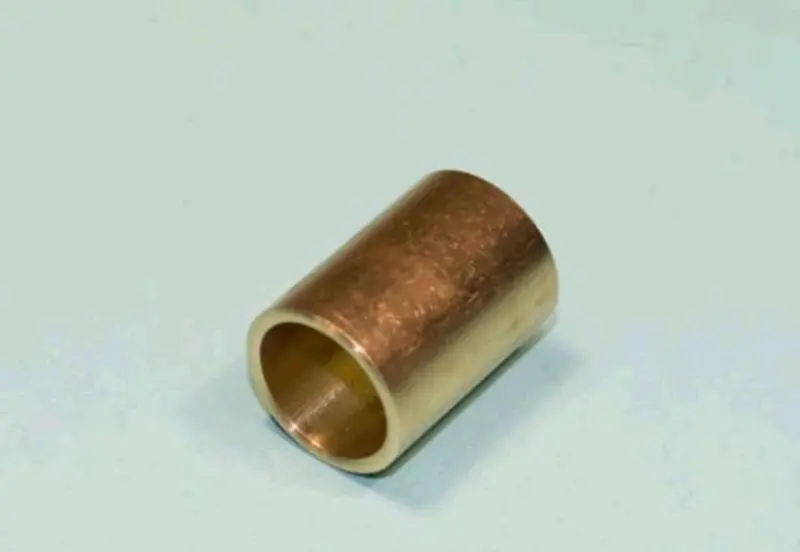

Втулка верхней головки шатуна ИЖ ПЛАНЕТА JING, латунь, Ø15 мм

Латунная втулка верхней головки шатуна ИЖ ПЛАНЕТА JING с обозначением Ø15 мм предназначена для соединения шатуна с поршневым пальцем. Она устанавливается в верхнюю головку и служит опорной поверхностью, по которой палец движется при работе двигателя. Исправное сопряжение позволяет шатуну качаться относительно поршня без чрезмерного люфта и заедания.

Когда нужна замена

Втулка имеет цилиндрическую форму со сквозным отверстием. Её наружная поверхность удерживается в головке шатуна, а внутренняя работает в паре с пальцем. При износе отверстие может стать овальным, на поверхности появляются риски и задиры, увеличивается зазор. Причиной повреждений бывают недостаток смазки, загрязнение, изношенный палец или неправильная посадка после предыдущего ремонта.

Повод проверить втулку — заметный радиальный люфт пальца, следы прихватывания и металлический стук в зоне поршня. Один только звук не определяет неисправность: после разборки осматривают обе сопрягаемые поверхности и измеряют их. Если палец имеет выработку, установка новой втулки со старым повреждённым пальцем не обеспечит правильного сопряжения.

Что сверить при подборе

Обозначение Ø15 мм указывает диаметр 15 мм. Для подбора также нужны длина втулки, наружный диаметр и размер отверстия под палец. Сравнивайте новую деталь со снятой и с посадочным отверстием шатуна: изношенная втулка сама по себе не может служить точным образцом требуемого зазора. Учитывайте состояние пальца и размеры, предусмотренные руководством по ремонту двигателя.

• Проверьте длину и положение торцов: втулка должна занимать предусмотренное место в головке.
• Сверьте наружную посадку: деталь должна удерживаться в шатуне с необходимым натягом.
• Проверьте внутренний размер после установки и возможность окончательной обработки под палец.
• Осмотрите расположение каналов подвода смазки в шатуне и требования к их совмещению со втулкой.

Особенности установки

Старую втулку выпрессовывают подходящей оправкой, поддерживая головку шатуна. Удары по неподдерживаемому шатуну могут его деформировать. Посадочное отверстие очищают и проверяют на задиры, трещины и следы проворачивания. Если оно повреждено или увеличено, одной заменой втулки надёжную посадку не восстановить.

Новую втулку запрессовывают без перекоса, контролируя положение торцов и доступ смазки к пальцу. После запрессовки отверстие измеряют повторно: посадка с натягом способна изменить его размер. Если требуется развёртывание или другая чистовая обработка, её выполняют с сохранением геометрии и по ремонтным требованиям двигателя. Подгонять отверстие на глаз или добиваться движения пальца силой нельзя.

Перед сборкой удаляют стружку и абразив, очищают каналы смазки и смазывают сопрягаемые поверхности. Одновременно проверяют поршневой палец, его посадку в поршне и стопорные кольца; повреждённые детали заменяют. Слишком тесное сопряжение грозит заеданием и задирами, чрезмерный зазор — стуком и ударными нагрузками. Слабая наружная посадка может привести к проворачиванию втулки и повреждению головки шатуна.
