Втулка куліси КПП мототрактора AMG

Втулка куліси КПП мототрактора AMG призначена для ремонту механізму керування коробкою передач. Вона підтримує сполучену рухому деталь і допомагає зберігати її положення під час переміщення важеля. Стан цього з’єднання впливає на вільний хід: коли втулка зношується, важіль може помітно відхилятися ще до того, як його рух передасться механізму вибору передач.

Ознаки зношення

Збільшений люфт, деренчання у з’єднанні та менш чіткий рух важеля — привід перевірити втулку. На знятій деталі оглядають отвір, зовнішню посадкову поверхню й торці. Овальність, тріщини, викришені краї, глибокі задири та помітне спрацювання свідчать про потребу заміни. Бруд у місці контакту й робота з перекосом прискорюють зношення, тож варто також оглянути поверхні, які прилягають до втулки.

Якщо передачі перемикаються важко, причина не обов’язково у втулці. Спочатку з’ясуйте, де саме з’явився зайвий хід: його можуть спричиняти ослаблене кріплення, зношений палець або інші з’єднання куліси. Заміна лише втулки не прибере люфт повністю, коли спрацьована й відповідна поверхня сусідньої деталі. Така перевірка допоможе визначити обсяг ремонту без зайвої повторної розбірки.

Як підібрати втулку

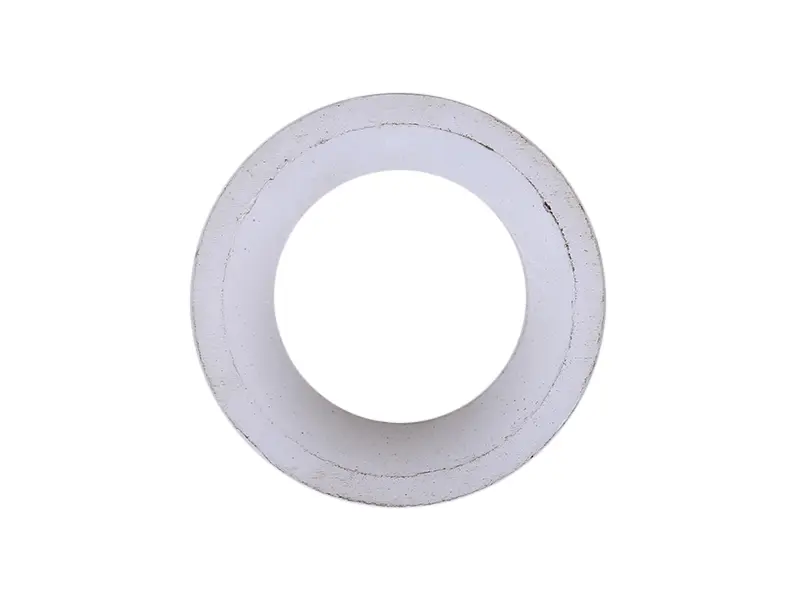

Це кільцева деталь із центральним наскрізним отвором і світлою поверхнею. Для підбору порівнюють зняту втулку та її посадкове місце. Перевірте внутрішній і зовнішній діаметри, висоту вздовж осі, форму торців та профіль посадкових поверхонь. Вимірюйте зношений отвір у кількох напрямках: через овальність один замір може ввести в оману. Результати потрібно зіставляти зі станом деталі, яка проходить крізь втулку.

Завеликий отвір збереже небажаний вільний хід, а замалий може перешкоджати руху. Зовнішня посадка має відповідати гнізду: інакше втулка зміщуватиметься або для її встановлення знадобиться надмірне зусилля. Невідповідна висота здатна змінити зазор між сусідніми деталями чи завадити правильному складанню кріплення. Тому схожа форма сама по собі не є достатньою ознакою придатності.

На що зважати під час заміни

Працюють на нерухомій техніці з вимкненим двигуном. До розбирання запам’ятовують розташування втулки, кріплення, шайб і фіксаторів, якщо вони передбачені конструкцією. Після видалення старої деталі очищають посадкове місце, перевіряють його краї та поверхні на пошкодження. Разом із втулкою оглядають сполучений палець або вісь і деталі, що утримують з’єднання: їхнє спрацювання також впливає на точність руху важеля.

Нову втулку встановлюють рівно, без перекосу та пошкодження країв. Невідповідність розміру не можна виправляти сильнішим затягуванням кріплення. Потребу в змащуванні й тип мастила визначають за вимогами до механізму конкретного мототрактора. Після складання перевіряють, чи втулка утримується на місці, чи вільно рухається важіль і чи немає заклинювання в передбаченому діапазоні. Тугий хід або залишковий люфт потребують повторної перевірки посадки, послідовності складання та стану сполучених деталей.
