Втулка шестерні задньої передачі DongFeng 240/244 AMG

Для чого потрібна втулка

Втулка шестерні задньої передачі DongFeng 240/244 AMG призначена для ремонту опори шестерні в механізмі заднього ходу. Вона створює поверхню сполучення між шестернею та її опорою, допомагає утримувати шестерню в належному положенні й забезпечувати потрібний зазор під час відносного руху деталей. Коли втулка зношується, посадка втрачає точність, з’являється зайвий люфт і навантаження розподіляється нерівномірно.

Будова та причини заміни

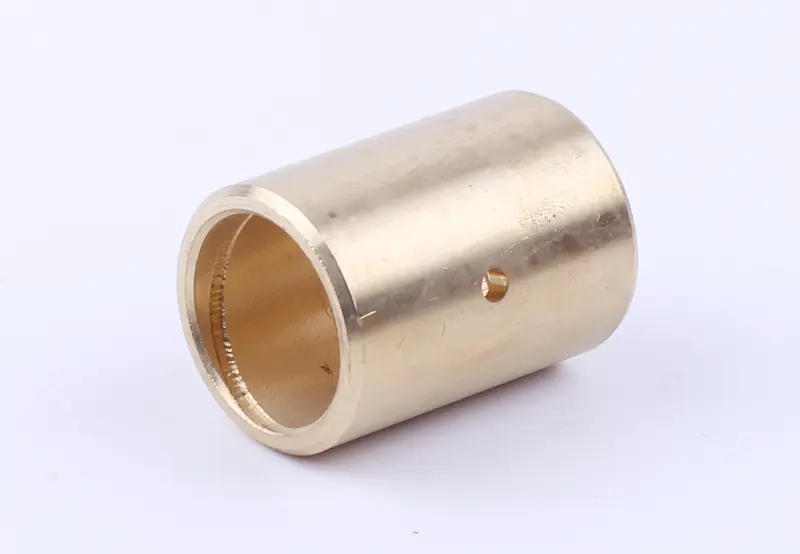

Це циліндрична втулка з наскрізним осьовим отвором і невеликим отвором у бічній стінці. На краю осьового отвору є фаска. Для правильного підбору враховують не лише загальну форму, а й розташування бічного отвору. Його звіряють із будовою посадкового місця та каналами мащення. Подібний зовнішній контур сам по собі не означає, що деталь матиме потрібну посадку.

Втулку варто перевірити, якщо шестерня має надмірний люфт, під час роботи заднього ходу з’явилися стукіт або посилений шум. На знятій деталі шукають задири, борозни, нерівномірне спрацювання та овальність отвору. Такі прояви можуть супроводжувати й пошкодження опори чи шестерні, тому оглядають усю пару тертя. Нестача мастила, потрапляння забруднень і тривала робота зі збільшеним зазором прискорюють зношування поверхонь.

Як перевірити відповідність

Порівняйте нову втулку зі знятою за довжиною, зовнішнім і внутрішнім діаметрами, формою торців та фасок. Перевірте також відстань від бічного отвору до краю. Якщо стара втулка сильно спрацьована, одного вимірювання її отвору замало: зношування часто відрізняється по довжині та в різних напрямках. Отримані розміри потрібно зіставити зі станом посадкового місця й вимогами до зазору в механізмі. Модель техніки звужує вибір, але геометрію деталі все одно слід перевірити.

Надто вільна посадка не усуне люфт, а надто щільна може спричинити туге обертання, нагрівання та задири. Невідповідна довжина здатна змінити осьові зазори або завадити складанню. Разом із втулкою оглядають поверхню, по якій вона працює, отвір шестерні та її зубці. Варто перевірити й сусідні упорні шайби та стопорні деталі, якщо вони передбачені конструкцією. Зношена опора або пошкоджене посадкове місце можуть швидко вивести нову втулку з ладу.

На що звернути увагу під час встановлення

Розбираючи механізм, зберігають порядок розміщення шестерні, шайб і фіксаторів. Стару втулку виймають, спираючи деталь на міцну ділянку та оберігаючи посадковий отвір від пошкоджень. Поверхні очищають від бруду й продуктів зношування, перевіряють на задири та деформацію. Нову втулку встановлюють рівно, без перекосу, за допомогою відповідної оправки. Прямі удари по тонкому краю можуть зім’яти торець і деформувати отвір.

Якщо бічний отвір слугує для підведення мастила, його суміщають із відповідним каналом. Поверхні тертя змащують згідно з вимогами механізму. Після встановлення контролюють внутрішній розмір і робочий зазор, оскільки запресовування може змінити геометрію втулки. До завершення складання перевіряють, чи вільно рухається шестерня, чи немає заклинювання та чи правильно стоять упорні й стопорні деталі.
