Втулка шестерні заднього ходу Xingtai AMG

Втулка шестерні заднього ходу Xingtai AMG слугує опорою шестерні в механізмі передачі заднього ходу. Вона розділяє спряжені поверхні та допомагає утримувати шестерню в належному положенні під час руху відносно осі або вала. Стан втулки впливає на зазор у з’єднанні та рівномірність роботи деталей, що контактують із нею.

Будова та ознаки зношення

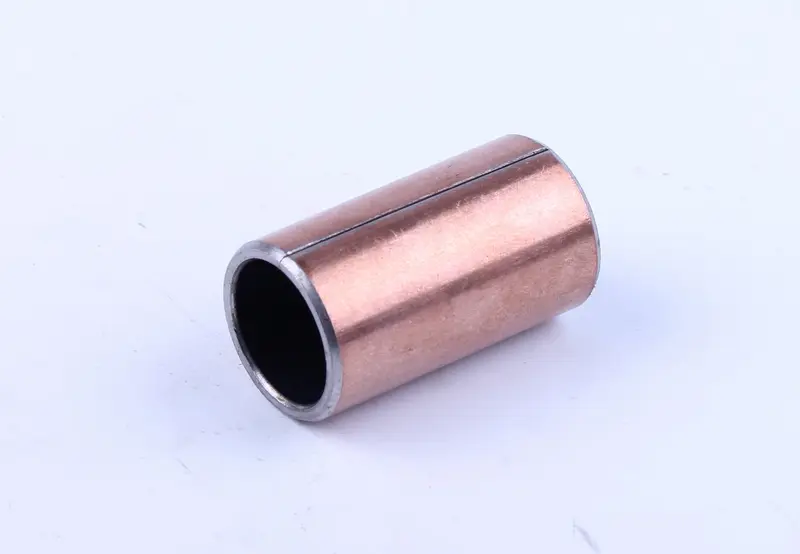

Втулка має вигляд порожнистої циліндричної гільзи з відкритими торцями й поздовжнім стиком на стінці. Для її роботи потрібна відповідність двох поверхонь: зовнішньої — отвору шестерні, внутрішньої — осі або валу. Помилка в посадці може спричинити надмірний люфт чи утруднене обертання навіть тоді, коли деталь вдалося встановити на місце.

Втулку перевіряють за появи радіального люфту шестерні, задирок, нерівномірного спрацювання та овальності отвору. Сторонній шум під час руху назад також є приводом оглянути механізм, проте не вказує однозначно на несправність втулки. Разом із нею перевіряють зубці шестерні та поверхню її опори. Якщо зношений вал або розбите посадочне місце в шестерні, заміни лише втулки буде недостатньо.

Як перевірити відповідність

Підбирайте деталь за знятою втулкою та будовою конкретної коробки передач. Самого позначення Xingtai для точного вибору недостатньо: потрібно порівняти розміри й виконання посадочних місць. Вимірюючи стару втулку, враховуйте спрацювання. Збільшений від зношення отвір не є надійним зразком розміру, який має забезпечувати справне з’єднання.

• Зіставте довжину, зовнішній і внутрішній діаметри втулки та товщину її стінки.
• Порівняйте торці, фаски й розташування поздовжнього стику.
• Перевірте, чи є на знятій деталі отвори або канавки для подавання мастила та де саме вони розміщені.
• Огляньте отвір шестерні й ділянку вала або осі, що працює в парі з втулкою.

На що зважати під час заміни

Розбираючи з’єднання, збережіть порядок установлення сусідніх шайб, дистанційних деталей і фіксаторів, якщо вони передбачені конструкцією. До виймання втулки зафіксуйте її орієнтацію та глибину посадки. Отвір шестерні очистьте й перевірте на задирки, тріщини та сліди прокручування втулки. Усунення причини пошкодження допоможе уникнути повторного спрацювання після складання.

Якщо втулка встановлюється запресовуванням, зусилля прикладають рівномірно через відповідну оправку, а шестерню підтримують поблизу посадочного отвору. Деталь має входити без перекосу. Прямі удари по тонкому торцю можуть зім’яти край і звузити отвір. Не розтискайте поздовжній стик і не підгинайте стінку, намагаючись підігнати невідповідний розмір. Вимоги до посадки та змащування звіряють із документацією на конкретну коробку передач.

Після монтажу повторно контролюють внутрішній розмір, відсутність перекосу та вільний рух, передбачений конструкцією. Під час установлення форма отвору може змінитися, тому перевірка до запресовування не замінює контролю після нього. Поруч оглядають упорні шайби й стопорні деталі, пошкоджені замінюють. Надто щільна посадка може спричинити нагрівання та задири, а надмірний зазор — перекіс шестерні й прискорене зношення спряжених поверхонь.
