Втулка шатуна TY395 AMG

Втулка шатуна TY395 AMG призначена для ремонту з’єднання шатуна з поршневим пальцем. Вона утворює опорну поверхню для пальця та забезпечує взаємний рух деталей. Стан внутрішньої поверхні й зазор у цьому з’єднанні впливають на точність роботи механізму: через зношення з’являється зайвий люфт, а надто щільне прилягання перешкоджає руху пальця та спричиняє нагрівання.

Будова деталі

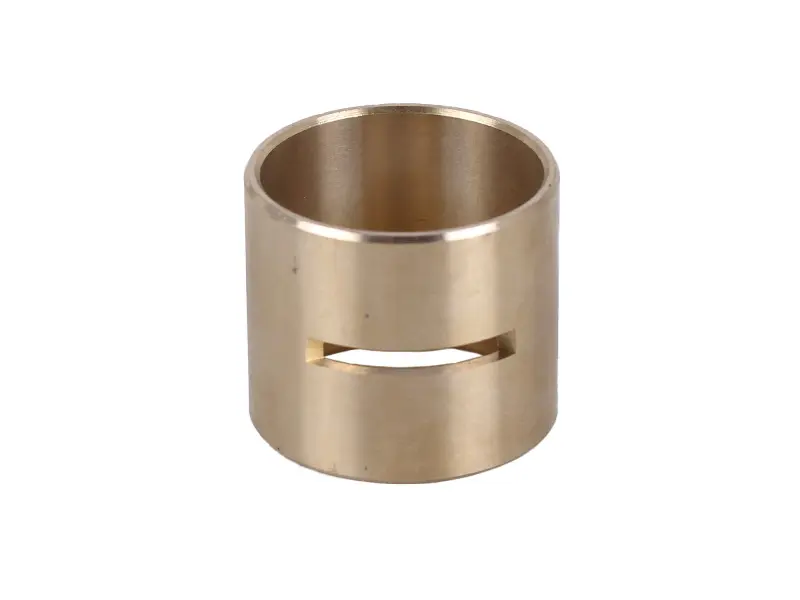

Це порожниста циліндрична втулка з видовженим поперечним вікном у стінці. Для встановлення має значення розташування вікна відносно отворів і каналів шатуна. Якщо через втулку до з’єднання надходить олива, її проходження має залишатися вільним після запресовування. Тому положення деталі визначають за будовою шатуна та вимогами до складання, а не обирають довільно.

Ознаки зношення

Втулку перевіряють, коли поршневий палець має надмірний люфт, на поверхні отвору є задири або помітне нерівномірне спрацювання. Стукіт у поршневій групі також є приводом для огляду, проте за одним звуком причину не визначають: перевірки потребують і сусідні з’єднання. Рішення про заміну приймають після розбирання та вимірювання. Брак мастила, забруднена олива й тривала робота зі збільшеним зазором прискорюють пошкодження контактних поверхонь.

Як перевірити відповідність

Зіставте зовнішній і внутрішній діаметри, довжину втулки, форму торців, розмір та положення вікна. Перевірте також посадковий отвір шатуна, діаметр поршневого пальця і допустимий зазор у зібраному з’єднанні. Стара втулка допомагає порівняти конструкцію, але її зношений отвір не може бути єдиним орієнтиром для вибору розміру. Вимірювання в різних напрямках дають змогу виявити овальність, яку легко пропустити під час звичайного примірювання пальця.

Враховуйте ремонтні вимоги саме до двигуна, який відновлюєте. Деталь із невідповідним зовнішнім діаметром може недостатньо міцно триматися в шатуні або деформуватися під час запресовування. Помилка в довжині чи розташуванні вікна також впливає на складання. Вільне проходження пальця крізь ще не встановлену втулку саме по собі не підтверджує правильність підбору.

Встановлення та контроль

Зношену втулку випресовують, забезпечивши належну опору головці шатуна. Посадкову поверхню очищають і оглядають, перевіряють смазувальні канали. Нову втулку встановлюють оправкою, яка передає зусилля рівномірно; під час роботи контролюють перекіс, глибину посадки та орієнтацію вікна. Прямі удари по кромці можуть зім’яти торець і пошкодити деталь ще до складання.

Після запресовування отвір вимірюють знову, оскільки його геометрія може змінитися в посадковому місці. Якщо ремонтна технологія передбачає остаточну обробку, її виконують із дотриманням співвісності та потрібного зазору. Далі прибирають стружку й залишки обробки, змащують поверхні та перевіряють рух пальця. Перевірка рукою доповнює вимірювання, але не замінює їх.

Супутні перевірки

Разом із втулкою оглядають поршневий палець, отвори під нього в поршні та шатун. Палець із задирами або значним спрацюванням може швидко пошкодити нову поверхню. Якщо порушена посадка в самому шатуні, заміни лише втулки недостатньо. Надмірний зазор збільшує ударні навантаження, а замалий може спричинити заїдання. Перевірка всього цього з’єднання допомагає усунути причину зношення та уникнути повторного розбирання.
