Втулка шатуна утворює опору для поршневого пальця у верхній головці шатуна. Її внутрішня поверхня працює як поверхня ковзання під час руху поршня. Стан цієї деталі впливає на зазор у з’єднанні та рівномірність передавання навантаження. Під час ремонту перевіряють і втулку, і палець: якщо на пальці залишилося спрацювання, сама заміна втулки не відновить правильну роботу пари.

Будова та змащування

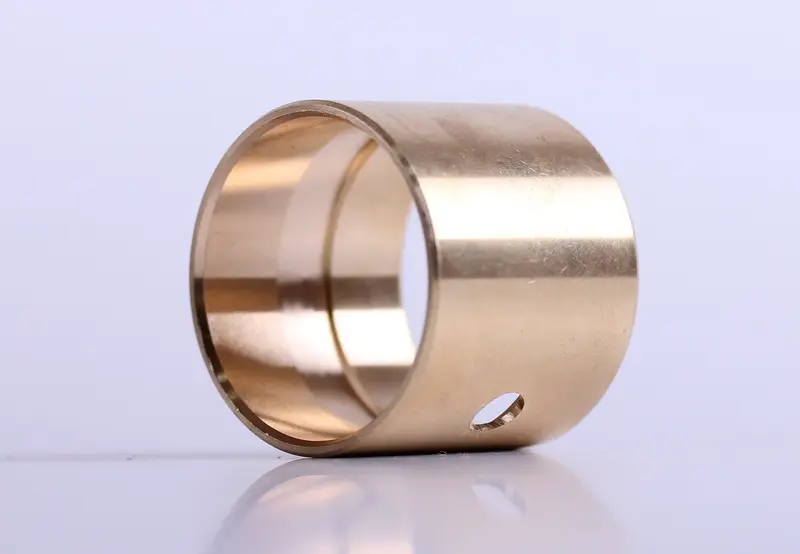

Це порожниста циліндрична втулка без виступного зовнішнього фланця, з наскрізним отвором у стінці. Розташування отвору потрібно звірити з каналом подавання мастила в шатуні. Після встановлення прохід має залишатися відкритим, щоб олива надходила до поверхонь тертя. Зовні втулка повинна надійно триматися в головці, а всередині — забезпечувати потрібний зазор для роботи пальця.

Ознаки спрацювання

Втулку перевіряють, якщо палець має відчутний люфт, на поверхні є задири, нерівномірне спрацювання або сліди перегрівання. Стукіт під час роботи двигуна може бути приводом для діагностики, але сам по собі не визначає несправну деталь. Після розбирання отвір вимірюють у кількох напрямках: так виявляють овальність, яку не завжди можна помітити під час огляду. Брак оливи, забруднення та надмірний зазор прискорюють зношування пари.

Як перевірити відповідність

Для підбору використовуйте позначення 4L22BT, розміри демонтованої втулки та ремонтні дані двигуна. Зіставте зовнішній і внутрішній діаметри, довжину, а також місце розташування отвору в стінці. Вимірювання лише старої втулки недостатньо: її внутрішній отвір міг збільшитися внаслідок роботи. Додатково перевірте діаметр поршневого пальця та стан посадкового отвору верхньої головки шатуна.

Помилка в зовнішньому діаметрі впливає на щільність посадки. Якщо втулка тримається надто вільно, вона може зміститися та перекрити канал змащування. Замалий внутрішній зазор спричиняє тугий хід пальця й нагрівання, завеликий — удари та подальше спрацювання. Довжина має відповідати місцю встановлення, щоб краї втулки не заважали складанню. Правильність підбору підтверджують вимірюваннями, а не лише тим, що палець входить в отвір.

Підготовка та встановлення

Зношену втулку випресовують, забезпечивши опору для головки шатуна. Посадкову поверхню бережуть від подряпин і деформації. Після зняття перевіряють головку на тріщини, задири та послаблення посадки, очищають отвір і канал змащування. Нову деталь запресовують відповідною оправкою без перекосу. Отвір для оливи суміщають із каналом до запресовування, а по тонкому краю втулки безпосередньо не б’ють.

Після встановлення повторно вимірюють внутрішній отвір, адже запресовування може змінити його геометрію. Потребу в розгортанні чи іншій остаточній обробці визначають за результатами вимірювань і технологією ремонту двигуна. Перед складанням контролюють співвісність, зазор і вільний рух змащеного пальця. Поруч варто оглянути бобишки поршня та деталі фіксації пальця, якщо вони передбачені конструкцією. Пошкоджені спряжені деталі замінюють, а причину недостатнього змащування усувають до повернення двигуна в роботу.
