Втулка середня розподільного вала 4L22BT AMG

Середня втулка розподільного вала 4L22BT AMG встановлюється в середній опорі розподільного вала. Її внутрішня поверхня слугує опорою ковзання для шийки та допомагає утримувати вал у належному положенні під час обертання. Стан втулки впливає на зазор у цьому з’єднанні та роботу вала під навантаженням від механізму газорозподілу. Деталь замінюють, коли зношена поверхня ковзання, пошкоджена посадка або потрібне відновлення опор вала.

Будова та ознаки зношення

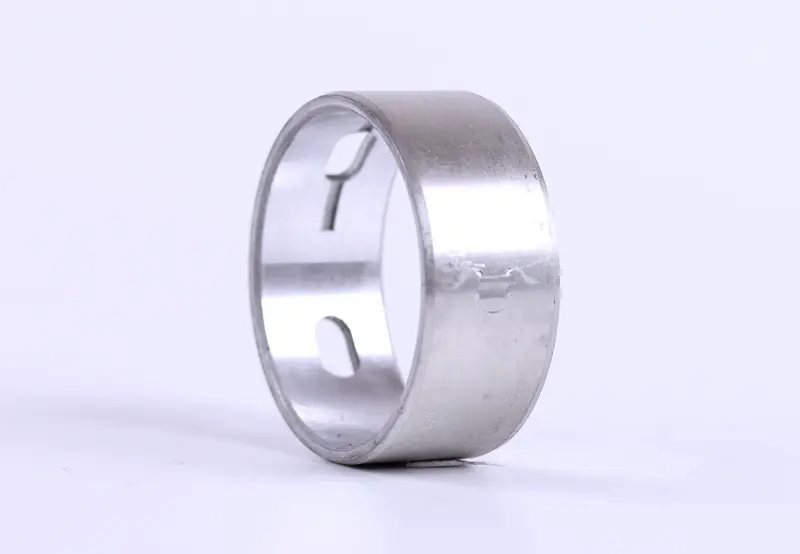

Втулка виконана у формі короткого тонкостінного циліндра з отворами в бічній поверхні. Зовні вона нерухомо закріплюється в корпусі, усередині обертається шийка вала. Для роботи такого з’єднання потрібні належний зазор і надходження мастила до поверхонь тертя. Тому під час підбору враховують не лише діаметри, а й ширину втулки та розташування отворів.

Збільшений зазор в опорі може проявлятися люфтом, стукотом і зниженням тиску оливи. Підставою для перевірки також є задири, глибокі подряпини, відшарування поверхні та сліди провертання втулки в корпусі. Самого шуму недостатньо, щоб визначити причину несправності: стан опори оцінюють разом із шийкою вала, а розміри перевіряють вимірювальним інструментом.

Як підібрати втулку

Зразком для порівняння має бути втулка, знята саме із середньої опори. Деталі з передньої чи задньої опори можуть відрізнятися шириною, посадкою або розміщенням отворів. Навіть близька форма не означає взаємозамінності, а збіг одного розміру не забезпечує правильного зазору після встановлення.

• Зіставте зовнішній діаметр із посадковим отвором корпусу, а внутрішній — із діаметром шийки розподільного вала.
• Перевірте ширину, кромки, кількість і положення отворів. Зафіксуйте, на яку глибину була встановлена стара втулка.
• З’ясуйте, чи ремонтували раніше шийки або посадкові місця. Після відновлення опор розміри знятої зношеної втулки не можуть бути єдиним орієнтиром.
• Огляньте шийку та корпус: овальність, глибокі задири й розбите посадкове місце потребують окремої оцінки до складання.

На що зважати під час встановлення

Перш ніж видаляти стару втулку, позначають її положення та суміщення отворів із каналами подачі оливи. Після демонтажу посадкове місце очищають і перевіряють на пошкодження. Бруд або задирки можуть спричинити перекіс, а ослаблена посадка — зміщення чи провертання нової втулки під час роботи.

Для запресовування використовують відповідну оправку, яка рівномірно передає зусилля на торець і не зминає тонку стінку. Деталь встановлюють без перекосу, зберігаючи потрібну глибину та суміщення передбачених отворів із каналами мащення. Прямі удари по кромці можуть деформувати втулку. Потребу в обробці внутрішньої поверхні після запресовування визначають за вимогами ремонту двигуна та фактичними вимірами.

Перед остаточним складанням перевіряють внутрішній діаметр установленої втулки, зазор із шийкою та вільне обертання вала. Поверхні тертя змащують; вал не слід силоміць протягувати через затісну опору. Поруч оглядають інші опори, шийки й канали подачі оливи, а демонтовані ущільнення перевіряють на придатність до повторного використання.

Замалий зазор призводить до нагрівання та задирів, завеликий — до люфту й надмірного витікання оливи через опору. Якщо під час встановлення перекрити канал мащення, нова втулка швидко зношуватиметься. Саме перевірка посадки, зазору й подачі оливи дає змогу усунути причину пошкодження, а не лише замінити зношену деталь.
