Втулка важеля внутрішнього перемикання обертів ВВП Foton 240/244 AMG

Втулка важеля внутрішнього перемикання обертів ВВП Foton 240/244 AMG потрібна для ремонту механізму вибору частоти обертання вала відбору потужності. Вона підтримує спряжену рухому деталь і допомагає зберігати її положення під час переміщення важеля. Від стану цього з’єднання залежать люфт і точність передавання руху до механізму перемикання.

Будова та ознаки зношення

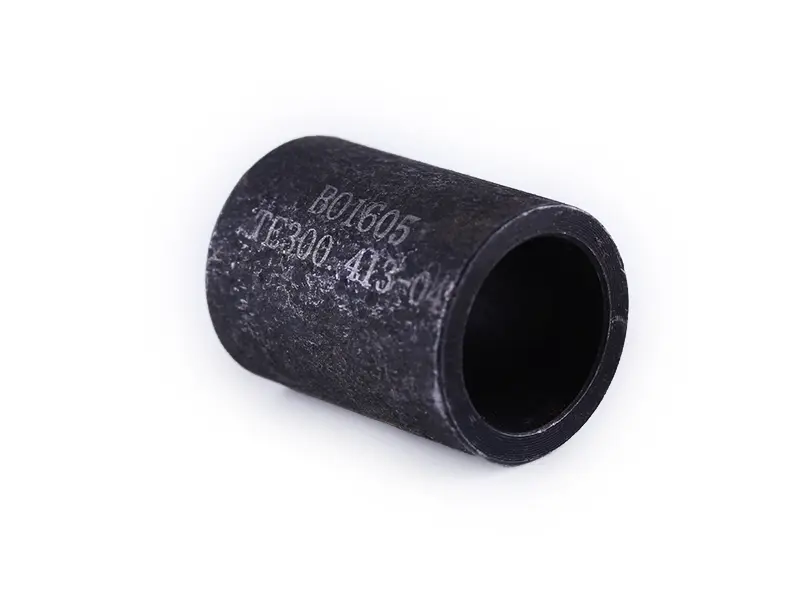

Втулка має циліндричну форму й осьовий отвір. Для її роботи однаково важливі зовнішня та внутрішня посадки: перша має відповідати місцю встановлення, друга — пальцю або осі, з якими контактує деталь. На корпусі нанесено позначення B01605. Воно слугує додатковим орієнтиром для порівняння, проте не замінює перевірку розмірів і посадки.

Збільшений вільний хід важеля, хитання з’єднання та нечітке перемикання — приводи перевірити втулку. Після розбирання звертають увагу на овальність отвору, задири, тріщини та виробіток на поверхнях. Водночас оглядають палець, вісь і посадочне місце. Якщо зношена спряжена деталь, заміна самої втулки може не прибрати люфт.

Перекіс, бруд у з’єднанні та подальша робота зі збільшеним зазором прискорюють зношення. Коли важіль рухається надто туго, потрібно знайти причину опору. Спроби подолати заклинювання силою додатково навантажують втулку й деталі, що передають рух усередині механізму.

Як перевірити відповідність

Зіставте стару та нову втулки за зовнішнім діаметром, діаметром отвору, довжиною і формою торців. Перевірте, чи збігаються уступи, фаски та інші особливості посадки, якщо вони є на знятій деталі. Розмір сильно зношеного отвору не варто брати за єдиний зразок: він уже може бути збільшеним. Виміряйте також спряжену вісь і посадочне місце, а за наявності документації звірте розміри з нею.

Довжина впливає на взаємне розташування деталей після складання. Закоротка втулка може залишити зайве осьове переміщення, задовга — завадити встановленню сусідніх деталей або обмежити хід важеля. Завеликий зазор усередині залишає люфт, замалий може спричинити заїдання. Зовнішня посадка має відповідати конструкції з’єднання; намагатися компенсувати невідповідність сильними ударами не слід.

На що зважати під час заміни

Розбирають механізм із зупиненим двигуном, унеможлививши випадковий запуск. Спочатку позначають положення важеля та запам’ятовують порядок розташування шайб, фіксаторів й інших деталей з’єднання. Після видалення старої втулки очищають посадочне місце, перевіряють його на задири та пошкодження. Зношені палець або вісь, пошкоджені шайби й фіксатори замінюють за результатами огляду.

Порядок монтажу визначають за будовою посадки та посібником із ремонту. Втулку встановлюють рівно, без перекосу, зберігаючи цілісність торців і отвору. Якщо потрібне запресовування, використовують відповідну оправку. Мастило застосовують згідно з вимогами механізму. Після складання перевіряють хід важеля, роботу фіксаторів і відсутність заїдань. Перемикання випробовують у режимі, передбаченому виробником, без надмірного зусилля на важелі.
