Втулка кермового важеля Ø35 мм L-30 мм DongFeng AMG

Втулка кермового важеля DongFeng AMG підтримує рухоме з’єднання кермового механізму та розділяє поверхні деталей, що працюють у парі. Вона допомагає утримувати важіль у правильному положенні під час руху. У міру зношування втулки зазор збільшується, з’являється люфт, можливі стукіт і менш чітка реакція на поворот керма. Заміна втулки відновлює посадку за умови, що сполучена з нею деталь і посадочне місце залишаються справними.

Будова та розмірне позначення

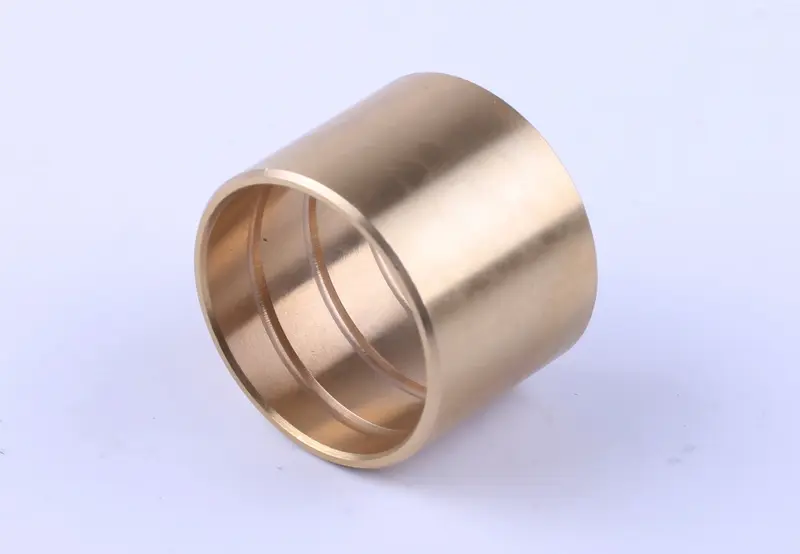

Це циліндрична втулка з наскрізним отвором і гладкою зовнішньою поверхнею. На внутрішній поверхні є канавки, край отвору має фаску. Порівнюючи її зі штатною деталлю, враховуйте розташування канавок і форму торців: самих габаритів недостатньо, щоб перевірити відповідність конструкції з’єднання.

Позначення Ø35 мм L-30 мм означає діаметр 35 мм і довжину 30 мм. Для підбору окремо виміряйте зовнішній та внутрішній діаметри знятої втулки, а також її повну довжину. Перевірте й розміри осі або пальця, з яким вона сполучається. Правильно підібрана втулка має відповідати обом поверхням посадки, інакше після складання залишиться люфт або важіль рухатиметься надто туго.

Коли потрібна перевірка

Стук під час зміни напрямку навантаження, поперечне хитання важеля, задири та нерівномірне спрацювання — приводи розібрати й оглянути з’єднання. Причиною можуть бути не лише втулка, а й зношений палець, ослаблене кріплення чи пошкодження отвору в корпусі. Якщо замінити тільки втулку, залишивши деталь із глибокою виробкою, відновити належну посадку не вдасться.

Звіряйте деталь із каталогом конкретної техніки та конструкцією її кермового важеля. Під час вимірювання старої втулки враховуйте овальність: перевіряйте отвір у кількох напрямках і на різній глибині. Найбільш зношена ділянка не дає точного уявлення про початковий розмір. Також зіставте фаски, канавки та положення втулки в корпусі, щоб нова деталь не заважала складанню сусідніх частин.

Що врахувати під час встановлення

Зафіксуйте техніку та зніміть навантаження зі з’єднання. До виймання старої втулки відзначте глибину її посадки й орієнтацію відносно каналів змащування, якщо вони є. Очистьте посадочне місце та перевірте, чи немає тріщин, задирів і слідів прокручування. Огляньте вісь або палець, кріпильні деталі, а за наявності — ущільнення й пильники. Зношені або пошкоджені супутні деталі варто замінити під час цього ж розбирання.

Для монтажу використовуйте оправку відповідного розміру, тримайте втулку співвісно з отвором і забезпечте опору корпусу біля місця встановлення. Удари по тонкому краю можуть зім’яти торець, а перекіс — пошкодити посадочну поверхню. Потребу в запресовуванні та подальшій обробці отвору визначають за вимогами конкретного механізму. Тип мастила й спосіб його подавання також мають відповідати конструкції з’єднання.

Після складання перевірте затягування та фіксацію кріплення, плавність руху важеля й відсутність зайвого люфту. Надмірний натяг може спричинити заклинювання, завеликий зазор — стукіт і прискорене спрацювання. До початку роботи кермовий механізм має вільно проходити весь передбачений діапазон переміщення без підклинювання.
