Втулка розподільного вала проміжна Ø44 мм КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Проміжна втулка розподільного вала Ø44 мм КМ385ВТ призначена для відновлення його опори. Застосовується на DongFeng 240/244, Foton 240/244, Jinma 240/244. Втулка підтримує шийку вала та утворює поверхню ковзання, до якої надходить олива. Від стану цього сполучення залежить зазор в опорі та здатність оливної плівки розділяти поверхні під час роботи двигуна.

Будова та ознаки зношення

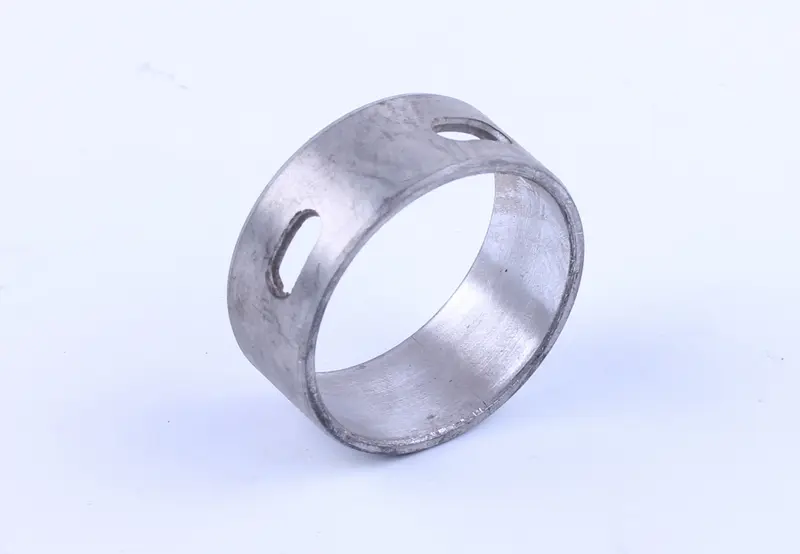

Це коротка циліндрична втулка з наскрізними довгастими отворами у стінці. Їхнє розташування потрібно враховувати разом із посадковими розмірами. Під час монтажу отвори суміщають із відповідними каналами в опорі, щоб зберегти передбачений шлях надходження оливи. Зміщення втулки або неправильний поворот у гнізді можуть порушити змащування навіть за відповідного діаметра.

Приводом перевірити втулку є задири на шийці розподільного вала, збільшений зазор, пошкодження внутрішньої поверхні та сліди перегрівання. Зношена опора може стукати й пропускати більше оливи через зазор. Самого звуку для висновку недостатньо: стан деталей оцінюють після розбирання та вимірювань. Пошкодження часто виникають через нестачу змащення, забруднену оливу або подальшу роботу зі зношеною шийкою вала.

Як перевірити відповідність

Звірте позначення двигуна КМ385ВТ і переконайтеся, що потрібна саме проміжна втулка. Зі знятою деталлю порівнюють зовнішній та внутрішній діаметри, ширину, форму отворів і відстань від них до торців. Позначення Ø44 мм зіставляють із розмірами зразка та ремонтними даними двигуна. Збігу лише одного розміру замало: втулка іншої ширини або з інакше розташованими отворами може неправильно сісти в гніздо чи перекрити канал.

Окремо вимірюють шийку вала й посадкове гніздо в корпусі. Стара втулка після тривалої роботи має виробіток, тому її внутрішній діаметр не варто сприймати як початковий розмір. Глибокі подряпини, овальність або зменшення діаметра шийки потребують оцінки до складання: сама заміна втулки таких пошкоджень не усуває. Перевіряють і щільність посадки в корпусі, адже провертання втулки здатне пошкодити гніздо та змістити отвори відносно каналів.

На що зважати під час монтажу

До випресовування запам’ятовують або позначають положення старої втулки та каналів подачі оливи. Деталь виймають відповідною оправкою, оберігаючи посадкову поверхню від подряпин. Гніздо очищають, перевіряють його стан і прохідність каналів. Нову втулку запресовують рівно, без перекосу, з рівномірним натисканням на торець. Точкові удари по тонкому краю можуть деформувати втулку й ускладнити встановлення вала.

Глибину посадки та суміщення отворів контролюють за будовою опори й ремонтною документацією двигуна. Після запресовування перевіряють внутрішній діаметр і зазор із шийкою, оскільки посадка в корпус може змінити геометрію деталі. Потребу в остаточному обробленні визначають за вимогами до цієї опори. Поверхні перед складанням змащують, а встановлений вал перевіряють на вільне обертання без заїдання.

Під час заміни також оглядають сусідні опори та шийки розподільного вала, а порушені при розбиранні ущільнення готують до заміни. Надто малий зазор спричиняє нагрівання й ризик прихоплення поверхонь, завеликий — прискорює зношення. Правильний добір втулки та контроль після запресовування допомагають виявити ці проблеми до запуску двигуна.
