Втулка підйомного вала Xingtai 24B, Shifeng 244, Taishan 24 AMG

Втулка підйомного вала Xingtai 24B, Shifeng 244, Taishan 24 підтримує вал у механізмі підйому навіски та утворює поверхню ковзання під час його повороту. Вона допомагає зберігати правильне положення вала відносно корпусу. Коли опора зношується, зазор збільшується, навантаження розподіляється нерівномірно, а сполучені поверхні поступово зазнають додаткового зношення.

Будова та ознаки зношення

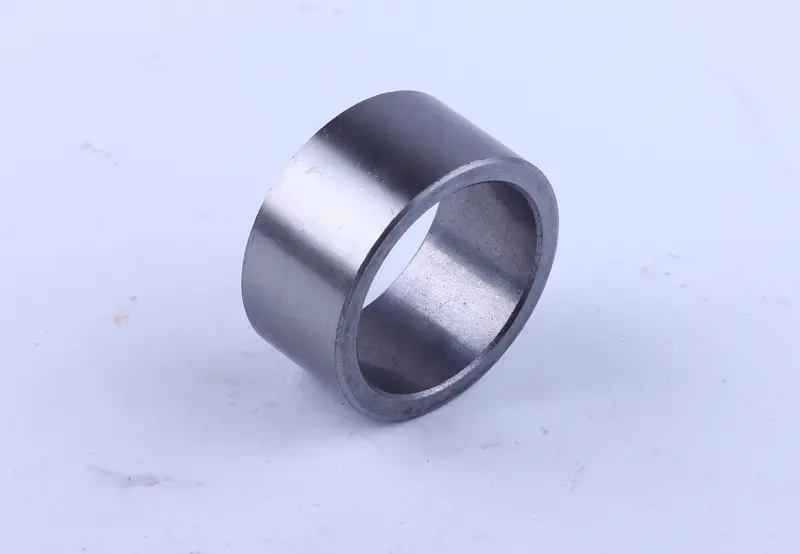

Це коротка порожниста циліндрична втулка з наскрізним отвором. Її внутрішня поверхня контактує з валом, а зовнішня встановлюється в посадкове місце корпусу. Обидва сполучення мають значення: вал повинен повертатися з передбаченим зазором, без надмірного поперечного люфту, а втулка — утримувати своє положення в корпусі.

Перевірити опору варто, якщо вал помітно люфтить, під час зміни навантаження чути стукіт або після розбирання виявлено задири й нерівномірне спрацювання. Забруднення, нестача передбаченого змащення та перекіс можуть прискорювати зношення. Оглядаючи зняту втулку, перевіряють отвір на овальність, шукають тріщини та сліди прокручування в корпусі. Самі лише перебої в роботі підйому не доводять несправності втулки: підставою для заміни є її стан і перевірені зазори.

Як підібрати заміну

Зіставте внутрішній і зовнішній діаметри, загальну довжину та форму торців нової і знятої деталей. Якщо стара втулка має уступи, фаски, канавки чи отвори, потрібно перевірити також їхнє розташування. Не варто визначати потрібний розмір лише за спрацьованим отвором: він уже може бути збільшеним або овальним. Враховуйте стан шийки вала, розміри посадкового місця та ремонтні вимоги саме до цього механізму.

Замалий зазор між втулкою та валом може спричинити тугий хід і задири, завеликий — залишить люфт після складання. Невідповідний зовнішній діаметр створює ризик послаблення опори в корпусі або пошкодження посадкового місця під час запресовування. Помилка в довжині чи формі торців може завадити встановленню сусідніх деталей. Тому назву моделі звіряють разом із геометрією втулки та виконанням самого механізму підйому.

На що звернути увагу під час заміни

Перш ніж розбирати механізм, опустіть навісне обладнання та зніміть навантаження з підйому. Після виймання вала й старої втулки очистьте посадкове місце та огляньте корпус і шийку вала. Глибокі подряпини, задири або значне спрацювання вала не усуваються встановленням нової втулки: пошкоджену поверхню потрібно оцінити окремо. Поруч перевірте інші опори, ущільнення та деталі фіксації; зношені чи пошкоджені деталі доцільно замінити під час цього ж розбирання.

Втулку встановлюють рівно, відповідною оправкою та способом, передбаченим конструкцією. Удари по тонкому краю можуть деформувати деталь, а спроба виправити посадку без вимірювання — порушити потрібний зазор. Якщо механізм має канали для змащення, їх суміщення зберігають під час складання. Після встановлення перевірте внутрішній розмір втулки та вільний поворот вала, застосуйте передбачене змащення й завершіть складання. Підсумкова перевірка має підтвердити плавний рух без заїдання, правильне закріплення деталей і відсутність надмірного люфту.
