Втулка підйомного вала Jinma 200/204/240/244 L-48 мм, Ø42/52 мм AMG

Опора підйомного вала

Втулка підйомного вала Jinma 200/204/240/244 підтримує вал у механізмі підіймання навіски. Її внутрішня поверхня утворює пару ковзання з валом, а зовнішня розміщується в посадковому отворі. Така опора утримує вал у потрібному положенні та сприймає навантаження під час його повороту. Коли втулка зношується, зазор збільшується, з’являється зайве переміщення вала й нерівномірне навантаження на прилеглі поверхні.

Будова та розміри

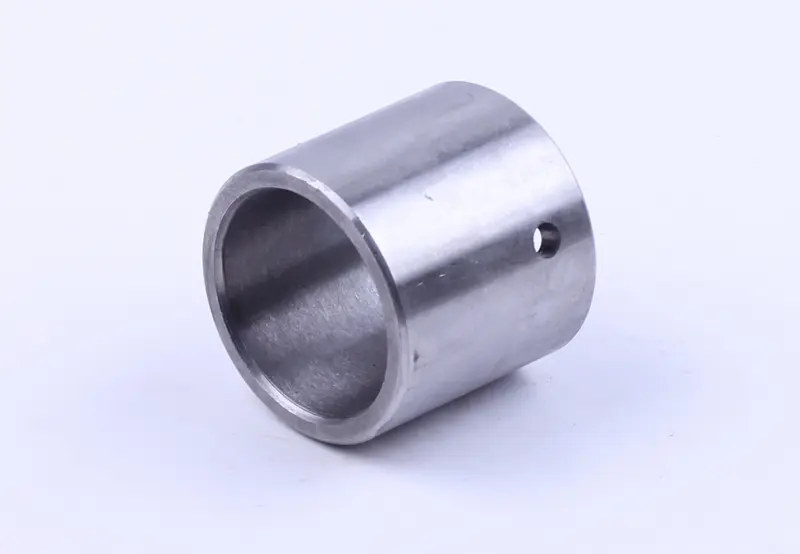

Позначення L-48 мм, Ø42/52 мм означає довжину 48 мм, внутрішній діаметр 42 мм і зовнішній діаметр 52 мм. Це порожниста циліндрична втулка з наскрізним осьовим проходом та отвором у бічній стінці. Для правильного підбору має значення також відстань від бічного отвору до торців. Його призначення та положення під час установлення звіряють із будовою посадкового місця.

Ознаки зношення

Опору варто оглянути, якщо підйомний вал має відчутний люфт або стукає в місці встановлення втулки під час зміни навантаження. Після розбирання причиною заміни можуть бути задири, нерівномірне спрацювання чи овальність внутрішнього отвору. Забруднення, недостатнє змащування та тривала робота зі збільшеним зазором прискорюють зношення. Водночас стукіт може походити від інших з’єднань, тому спочатку визначають, де саме виникає люфт.

Разом із втулкою перевіряють шийку вала. Глибокі подряпини, помітна сходинка на поверхні або порушення круглої форми означають, що однієї заміни втулки може бути недостатньо. Пошкоджений вал швидко спрацьовує нову поверхню ковзання, а розбите посадкове місце не забезпечує належного утримання деталі.

Як перевірити відповідність

Порівняйте зняту втулку з новою за довжиною, внутрішнім і зовнішнім діаметрами, формою торців та розташуванням бічного отвору. Вимірюйте старий внутрішній отвір у кількох напрямках і на різній глибині: зношена поверхня не завжди зберігає початкову форму. Окремо перевірте діаметр шийки вала та стан отвору в корпусі. Відповідність моделі техніки доповнюють перевіркою самого з’єднання.

Завеликий внутрішній зазор залишить люфт, а замалий може спричинити тугий хід або заклинювання вала. Якщо зовнішня посадка надто вільна, втулка здатна зміщуватися й пошкоджувати корпус. Невідповідна довжина заважає складанню або змінює положення суміжних деталей. Встановлювати втулку із застосуванням надмірного зусилля без з’ясування причини опору не варто.

Заміна та перевірка

До розбирання опускають навіску та розвантажують механізм. Запам’ятовують або позначають глибину посадки й орієнтацію старої втулки. Для її виймання використовують відповідну оправку, щоб не пошкодити корпус. Після очищення посадкового місця перевіряють, чи немає задирів, тріщин і виробітку. Розташовані поруч ущільнення та стопорні деталі, якщо вони є, оглядають і замінюють у разі пошкодження.

Нову втулку заводять без перекосу, прикладаючи зусилля через оправку до торця. Якщо бічний отвір сполучається з каналом у корпусі, їх суміщають. Поверхні змащують відповідно до вимог механізму. Після складання перевіряють плавність повороту вала, відсутність заїдання та надійність фіксації суміжних деталей. Тугий хід усувають до випробування під навантаженням.
