Втулка передньої опори переднього моста Jinma 200/204/240/244 AMG

Втулка передньої опори переднього моста Jinma 200/204/240/244 AMG призначена для ремонту опорного з’єднання моста. Вона утворює поверхню ковзання між сполученими деталями та допомагає підтримувати належний зазор. Від стану втулки залежить, чи вільно міст рухається в опорі та чи не виникає зайвий люфт зі зміною навантаження.

Будова та роль у з’єднанні

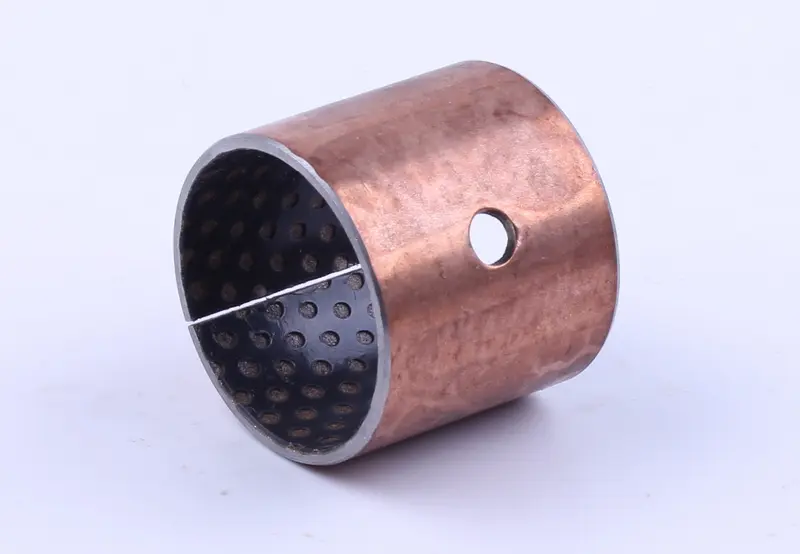

Це циліндрична розрізна втулка з наскрізним отвором у бічній стінці. На внутрішній поверхні є численні круглі заглиблення. Для підбору має значення не лише загальна форма: довжину корпусу, розташування отвору та будову внутрішньої поверхні потрібно зіставити зі знятою деталлю й місцем її встановлення.

Під час роботи втулка зношується в парі тертя. Коли зазор збільшується, сполучена деталь починає зміщуватися понад норму, а навантаження розподіляється нерівномірно. Потрапляння бруду, нестача передбаченого мастила та тривала робота з люфтом прискорюють появу виробітку. Заміна втулки дає змогу відновити посадку за умови, що решта поверхонь з’єднання зберегла допустиму геометрію.

Ознаки зношення

Оглянути передню опору варто, якщо під час зміни навантаження з’явився стукіт, відчувається люфт або помітні сліди зміщення деталей. Після розбирання перевіряють втулку на глибокі задири, однобічний виробіток, тріщини та деформацію. Стук не завжди спричинений саме втулкою, тому спочатку з’ясовують, у якому місці з’єднання виник зайвий зазор.

Як перевірити відповідність

Зі знятої втулки потрібно зняти три основні розміри: зовнішній діаметр, внутрішній діаметр і довжину. Внутрішній отвір вимірюйте в кількох напрямках, щоб виявити овальність. Один вимір зношеної поверхні може призвести до помилки. Додатково порівняйте відстань від бічного отвору до торців, форму крайок і розріз. Отримані розміри доцільно звірити з ремонтною документацією, адже стара деталь могла деформуватися.

Перевірте також поверхню деталі, що працює всередині втулки, та посадкове гніздо опори. Значний виробіток на сполученій поверхні не зникне після заміни самої втулки. Якщо гніздо розбите або пошкоджене, спочатку потрібно визначити спосіб його відновлення. За наявності поруч ущільнень огляньте їх: через зношені ущільнення до пари тертя потрапляють забруднення.

На що зважати під час встановлення

До розбирання міст надійно фіксують і розвантажують опорне з’єднання. Запам’ятайте або позначте орієнтацію старої втулки та глибину її посадки. Виймайте деталь відповідним пристроєм, не пошкоджуючи гніздо. Після очищення перевірте посадкову поверхню на задири й задирки, які можуть завадити рівному запресуванню. Нову втулку встановлюють без перекосу, використовуючи оправку відповідного розміру та не завдаючи ударів по тонкій крайці.

Якщо отвір у стінці має збігатися з каналом подавання мастила в опорі, цей збіг необхідно зберегти. Мастило й монтажні зазори добирають за вимогами до з’єднання. Після складання перевіряють вільний рух у передбачених межах і відсутність зайвого люфту. Надто тісна посадка може спричинити заклинювання, а завеликий зазор — стукіт і швидке зношення. Перекіс під час запресування здатний пошкодити втулку ще до початку роботи.
