Втулка маятника переднього моста Jinma 404 AMG

Втулка маятника переднього моста Jinma 404 AMG потрібна для відновлення опорного з’єднання, завдяки якому міст може хитатися відносно рами на нерівній дорозі. Вона утворює поверхню ковзання між сполученими деталями та допомагає утримувати вісь хитання в належному положенні. Коли втулка зношується, зазор зростає, з’являються зайві переміщення, а палець і посадкове місце зазнають ударних навантажень.

Будова та причини заміни

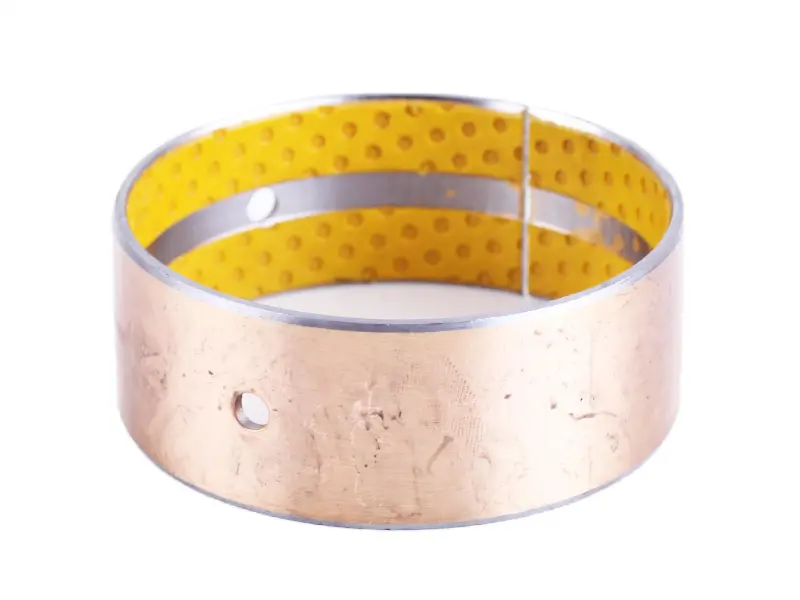

Циліндрична втулка має поздовжній розріз і круглий отвір у стінці. На внутрішній поверхні розташовані дрібні заглиблення та кільцева смуга. Під час добору враховують розташування цих елементів, адже самого збігу зовнішнього діаметра недостатньо. Поздовжній розріз є особливістю конструкції; від нього потрібно відрізняти тріщини, розриви краю та інші пошкодження, які виникають під час експлуатації або невдалого монтажу.

Приводом оглянути опору стають стукіт у передній частині техніки на нерівностях і відчутний люфт у з’єднанні маятника. За одним лише звуком визначити несправну деталь неможливо, тому перевіряють саме місце зайвого переміщення. На знятій втулці шукають нерівномірне спрацювання, задири, деформацію та сліди послабленої посадки. Бруд між поверхнями тертя, нестача мастила й тривала робота зі збільшеним зазором прискорюють зношування.

Як перевірити відповідність

Зіставте нову та зняту втулки за зовнішнім і внутрішнім діаметрами, шириною, положенням отвору та формою країв. Окремо порівняйте поздовжній розріз і розташування внутрішніх заглиблень. Вимірюйте спрацьовану втулку в кількох напрямках: через овальність одна величина не відображає стану всієї поверхні. Розміри пальця та посадкового отвору також потрібні для перевірки, особливо якщо стара деталь мала значний люфт.

Огляньте палець або вісь хитання по всій ділянці контакту. Глибокі подряпини, уступ від спрацювання чи овальність не зникнуть після встановлення нової втулки. За таких пошкоджень потрібно відновити справність сполучених деталей, інакше зазор швидко з’явиться знову. Поруч перевіряють кріплення, упорні деталі та ущільнення, якщо вони є в конструкції. Зношені упори можуть залишати осьовий люфт, а пошкоджені ущільнення — пропускати бруд до поверхонь ковзання.

На що зважати під час монтажу

Техніку надійно фіксують, а міст підтримують окремо, щоб зняти навантаження з опори. До виймання втулки запам’ятовують її орієнтацію та порядок розташування сусідніх деталей. Посадкове місце очищають і перевіряють на пошкодження та спрацювання. Встановлюють втулку без перекосу, використовуючи оправку, яка рівномірно передає зусилля на торець. Удари по окремій ділянці тонкого краю можуть зім’яти стінку та ускладнити подальше складання.

Якщо отвір у стінці використовується для подавання мастила, його суміщають із відповідним каналом. Мастило, фіксацію та затягування кріплення добирають за вимогами до моста. Після складання перевіряють, чи з’єднання рухається вільно, без заклинювання та надмірного люфту. Замалий зазор збільшує тертя й заважає хитанню, завеликий — залишає стукіт і прискорює зношування пальця. Для тривалої роботи втулки потрібні справні посадкові поверхні та належне змащування з’єднання.
