Втулка поворотного кулака DongFeng 240/244 AMG

Для чого потрібна втулка

Втулка поворотного кулака DongFeng 240/244 AMG потрібна для відновлення опорного з’єднання в механізмі повороту колеса. Вона розташовується між спряженими деталями, допомагає утримувати поворотну частину в належному положенні та забезпечує передбачений конструкцією рух. Від стану такої опори залежить зазор у з’єднанні, тому під час ремонту перевіряють і втулку, і поверхню, з якою вона контактує.

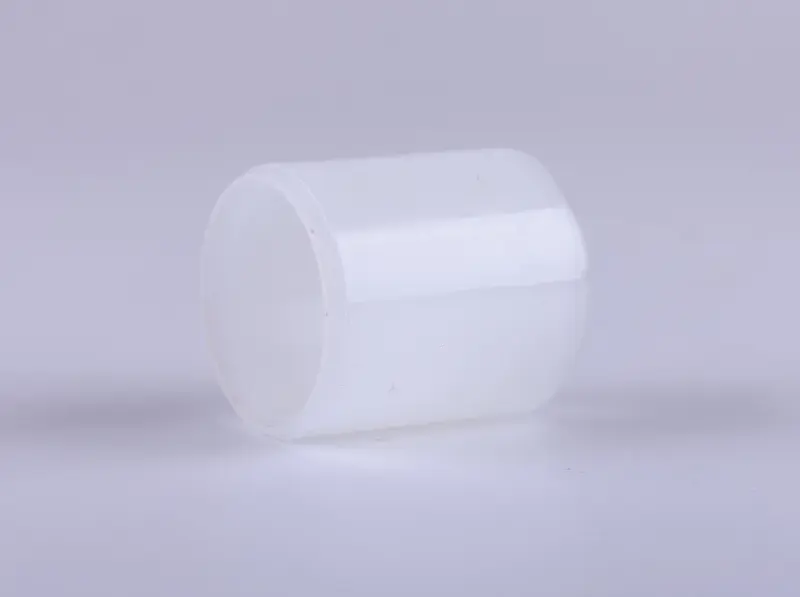

Це коротка циліндрична втулка з центральним отвором і світлою напівпрозорою стінкою. Для правильного встановлення мають значення зовнішня посадкова поверхня, розмір отвору та довжина корпусу. Невідповідність будь-якого з цих параметрів може ускладнити складання або залишити люфт навіть після заміни.

Ознаки зношення

Втулку варто перевірити, якщо у з’єднанні з’явився люфт, чути стукіт зі зміною навантаження або поворотна частина рухається нерівномірно. На знятій деталі шукають овальність отвору, сліди спрацювання, задири, тріщини та пошкодження торців. Бруд між поверхнями, перекіс і зношення спряженої деталі прискорюють руйнування опори. Самого стукоту для висновку недостатньо: спочатку визначають точне місце вільного переміщення.

Нова втулка не завжди прибирає зазор, якщо палець або вал, що працює в ній, також має виробіток. Під час розбирання оглядають посадковий отвір у корпусі, а також фіксатори й ущільнення, якщо вони є в конструкції. Пошкоджені суміжні деталі доцільно замінити під час цього ж ремонту, щоб нова опора не контактувала зі зношеною поверхнею.

Як перевірити відповідність

• Зіставте зовнішній діаметр втулки з посадковим отвором у корпусі.
• Перевірте внутрішній діаметр та стан відповідного пальця або вала.
• Порівняйте довжину, форму торців і положення втулки відносно сусідніх деталей.
• Зверніть увагу на бурт, канавки, отвори та інші особливості конструкції знятої втулки.

Вимірюйте не лише стару деталь, а й поверхні, з якими вона з’єднується. Отвір зі значним спрацюванням уже не дає точного уявлення про початковий розмір. Збережіть демонтовану втулку до завершення підбору та звірте її з каталогом конкретної машини. Надто вільна посадка залишить люфт, а надмірний натяг може деформувати втулку й утруднити рух поворотної частини.

На що зважати під час заміни

Перед розбиранням надійно зафіксуйте техніку та зніміть навантаження зі з’єднання, яке ремонтуєте. Зафіксуйте глибину й напрямок встановлення старої втулки. Після демонтажу очистьте посадкове місце, огляньте його кромки та приберіть забруднення, здатні спричинити перекіс. Якщо корпус має пошкодження або виробіток, спочатку з’ясуйте їхню причину й перевірте, чи придатне посадкове місце для подальшого складання.

Спосіб монтажу визначають за ремонтною документацією машини. Якщо втулку потрібно запресовувати, користуйтеся відповідною оправкою та прикладайте зусилля рівномірно, без ударів безпосередньо по кромці. За наявності мастильних каналів перевірте їх суміщення; мастило добирайте відповідно до вимог цього з’єднання. Після складання перевірте фіксацію деталей, відсутність заїдання та надмірного люфту в усьому діапазоні повороту. Якщо рух залишається тугим або стукіт не зник, потрібно повторно перевірити посадку, а не навмання сильніше затягувати кріплення.
