Втулка коромисла DL190-12 Xingtai 120 AMG

Втулка коромисла DL190-12 Xingtai 120 AMG утворює опорну поверхню між коромислом та його віссю. Під час роботи клапанного механізму коромисло погойдується на осі й передає зусилля на клапан. Втулка підтримує його положення та забезпечує поверхню для цього руху. Коли з’єднання зношується, зазор збільшується, і звичайне регулювання клапанів уже не усуває причину люфту.

Будова та ознаки зношення

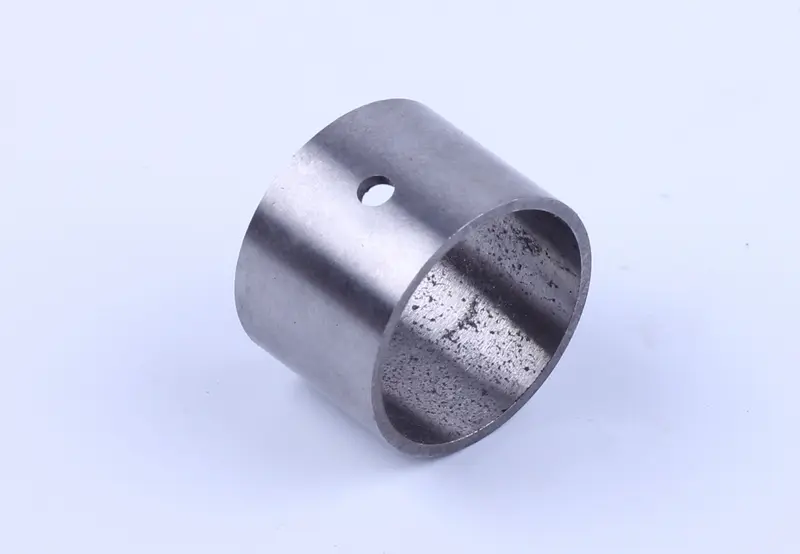

Це коротка циліндрична втулка з наскрізним внутрішнім отвором і круглим отвором у бічній стінці. Під час монтажу розташування бічного отвору звіряють із каналом подавання мастила в коромислі. Суміщення потрібне, щоб олива надходила до поверхонь тертя. Якщо канал перекрити, втулка та вісь можуть швидко зношуватися навіть за правильно підібраних посадочних розмірів.

Втулку перевіряють, коли коромисло має відчутний поперечний люфт, а на внутрішній поверхні є задири, сліди спрацювання або овальність. Стукіт у клапанному механізмі також є приводом для огляду, проте не доводить несправність саме цієї деталі. Остаточно стан оцінюють після розбирання й очищення: шар забруднень може приховувати пошкодження та спотворювати результати вимірювань.

Як підібрати втулку

Зіставте позначення техніки та геометрію знятої деталі. Потрібно перевірити зовнішній і внутрішній діаметри, довжину, положення бічного отвору та форму торців. Зовнішній діаметр відповідає за посадку в коромислі, внутрішній — за сполучення з віссю. Довжина має відповідати посадочному місцю. Навіть невелика різниця в розмірах може спричинити надмірний люфт або тугий хід, тому самої схожості форми для підбору замало.

Не покладайтеся лише на вимірювання старої втулки: її отвір міг збільшитися або стати овальним. Додатково перевіряють діаметр осі та стан отвору в коромислі, а потрібні зазори визначають за ремонтними даними механізму. Глибокі риски, сходинка чи значне спрацювання осі означають, що заміни самої втулки може бути недостатньо. Посадочне місце також має бути справним, щоб нова деталь не проверталася в коромислі.

На що звернути увагу під час заміни

Розбираючи механізм, зберігають порядок розташування коромисел, розпірних деталей і кріплення. Зношену втулку випресовують, забезпечивши опору корпусу коромисла. Посадочний отвір та канал подавання оливи очищають. Для встановлення використовують відповідну оправку, яка передає зусилля рівномірно й допомагає уникнути перекосу. Удари безпосередньо по тонкій крайці можуть зім’яти торець та деформувати отвір.

Глибину встановлення й орієнтацію бічного отвору контролюють до завершення запресовування. Після нього вимірюють внутрішній діаметр і перевіряють зазор із віссю, оскільки посадка здатна змінити розмір отвору. Потребу в остаточній обробці визначають за результатами вимірювань і ремонтними вимогами. Під час складання поверхні тертя змащують, а коромисло перевіряють на вільний рух без заїдання та зайвого поперечного люфту.

Разом із втулкою варто оглянути вісь, канали змащування та деталі, що обмежують осьове зміщення коромисла. Після складання перевіряють і регулюють клапанний зазор відповідно до вимог двигуна. Надто щільне сполучення перешкоджає руху, надто вільне залишає стукіт та ударне навантаження. Справна вісь і правильно підібрана втулка працюють у парі: якщо одна з поверхонь сильно зношена, заміна лише іншої не усуває причину подальшого спрацювання.
