Втулка ВВП шліцьова Jinma 404 AMG

Шліцьова втулка ВВП Jinma 404 AMG призначена для ремонту з’єднання в механізмі вала відбору потужності. ВВП передає обертання від привода до під’єднаного обладнання, а шліцьове з’єднання передає крутний момент між сполученими деталями. Щоб втулка правильно стала на місце, потрібно звірити її посадку та профіль зачеплення зі знятим зразком. Самого збігу зовнішньої форми для підбору недостатньо.

Будова та роль у механізмі

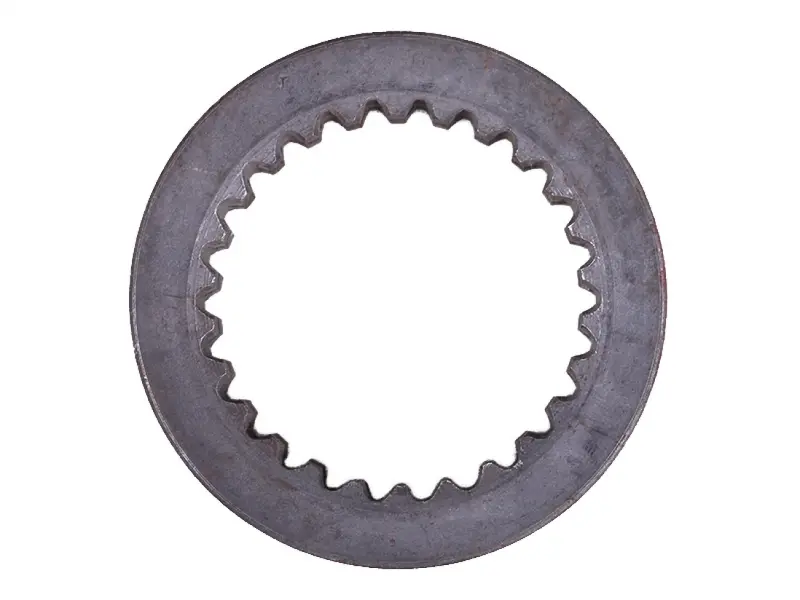

Втулка має форму кільця з круглим зовнішнім контуром і внутрішніми шліцами в центральному отворі. Вони входять у зачеплення з відповідною деталлю та сприймають навантаження під час передавання обертання. Значення мають кількість зубців, їхня висота, ширина та профіль. Якщо геометрія не збігається, втулка може не сісти на потрібну глибину або контактувати лише частиною поверхонь, що прискорює зношування.

Ознаки зношування

Збільшений кутовий люфт, стукіт під час зміни навантаження, ривки та порушення передавання обертання — привід оглянути шліцьове з’єднання. За цими проявами не можна визначити стан лише втулки: після розбирання перевіряють і відповідні шліци іншої деталі. Якщо вони зношені, нова втулка сама по собі може не усунути люфт.

На зубцях перевіряють бічні поверхні та крайки: відколи, зминання й нерівномірне спрацювання погіршують зачеплення. Окремо оглядають кільце на тріщини та деформацію. Сліди контакту тільки з одного боку можуть свідчити про перекіс, тому варто перевірити посадку й утримання деталей у зборі. Ударні навантаження, тривала робота з люфтом і спроби силою з’єднати різні профілі здатні пошкодити шліци. Тріщини та помітна деформація потребують заміни пошкодженої деталі.

Як підібрати втулку

• Звірте зовнішній діаметр, осьову товщину та форму торців зі знятою втулкою.
• Порахуйте внутрішні шліци, порівняйте їхній профіль і розміри отвору по вершинах та западинах.
• Перевірте фаски, уступи й інші особливості посадки, якщо вони є на старій деталі.
• Уточніть місце втулки серед сусідніх деталей і спосіб фіксації від осьового зміщення.

Зразок для вимірювання слід очистити від забруднень. Враховуйте, що на зношеній ділянці розмір уже може відрізнятися від початкового. Огляньте також відповідну частину з’єднання: зім’яті крайки чи помітно стоншені зубці можуть потребувати її заміни разом із втулкою. Невідповідна товщина змінює осьовий зазор, а помилка у профілі шліців спричиняє надмірний люфт або заклинювання.

Заміна та контроль складання

Роботу виконують із зупиненим двигуном і вимкненим приводом ВВП, унеможлививши випадковий запуск. Під час розбирання зберігають послідовність розташування деталей та штатних фіксаторів. Посадочні поверхні очищають і перевіряють на задирки та пошкодження. Мастило застосовують відповідно до вимог конкретного з’єднання. Втулку суміщають зі шліцами рівно, без перекосу; якщо профілі не збігаються, забивати її силою не можна.

Поруч перевіряють стопорні кільця, шайби та ущільнення, якщо вони передбачені конструкцією. Пошкоджені супутні деталі замінюють під час того самого розбирання. Після складання контролюють посадку, надійність фіксації та відсутність заїдання. Пробний запуск проводять після встановлення захисних деталей, спочатку без навантаження. Якщо з’являються ривки, сторонній стукіт або залишається люфт, механізм зупиняють і повторно перевіряють з’єднання.
