Втулка вала зчеплення ВОМ Foton 240/244 AMG

Для чого потрібна втулка

Втулка вала зчеплення ВОМ Foton 240/244 AMG встановлюється у вузлі зчеплення вала відбору потужності. ВОМ передає обертання до обладнання з приводом, а втулка утворює опорну поверхню для спряженої деталі та допомагає утримувати вал у належному положенні. Від стану цього з'єднання залежать зазор і вільний рух деталей. Коли втулка зношена, посадка перестає відповідати конструкції механізму.

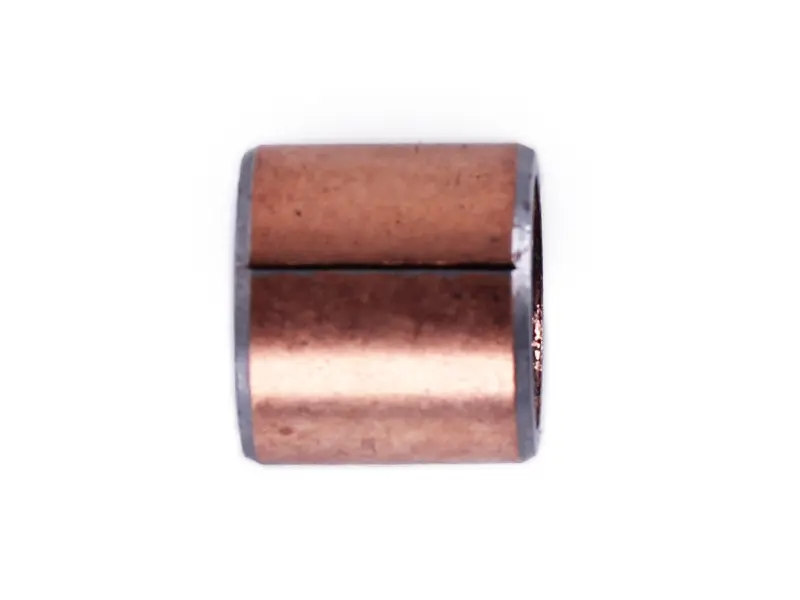

Це циліндрична деталь із наскрізним отвором і поздовжнім стиком стінки. Для заміни має значення геометрія всього з'єднання: втулка повинна підходити і до вала, і до гнізда, де її закріплюють. Подібної форми недостатньо для правильного вибору. Відхилення розмірів може залишити люфт після ремонту або спричинити тугий хід уже під час складання.

Ознаки зношення

Втулку перевіряють, якщо вал має збільшений поперечний люфт, на поверхнях тертя з'явилися задири або деталь змістилася в гнізді. Після розбирання оглядають краї, перевіряють отвір на овальність і шукають ділянки нерівномірного спрацювання. Самого шуму чи утрудненого вмикання зчеплення недостатньо, щоб визначити причину несправності. Стан втулки оцінюють за результатами огляду та вимірювання посадки.

Бруд у з'єднанні, перекіс вала й порушення передбаченого змащування можуть прискорювати спрацювання. Разом зі втулкою оглядають поверхню вала та посадкове гніздо. Глибокі борозни на валу або пошкоджений отвір під втулку потребують окремої уваги: сама заміна втулки не усуне дефекти сусідніх деталей. Доступні ущільнення й опори варто перевірити на пошкодження та надмірний люфт.

Як перевірити відповідність

Зіставте нову та зняту втулки за довжиною, зовнішнім і внутрішнім діаметрами, формою торців та розташуванням стику. Окремо перевірте фаски, канавки й отвори на старій деталі, якщо вони є: їхнє положення має відповідати будові з'єднання. Діаметр спрацьованого отвору не можна використовувати як номінальний розмір. Його порівнюють із діаметром вала та вимогами до посадки.

Заміри в кількох перерізах допоможуть виявити нерівномірне зношення й уникнути помилки під час підбору. Назва моделі техніки звужує пошук, проте остаточну відповідність перевіряють за конкретним механізмом і демонтованою деталлю. Надто вільна зовнішня посадка дозволяє втулці зміщуватися. Замалий внутрішній зазор спричиняє заїдання та нагрівання, а зайва довжина може завадити встановленню сусідніх деталей.

На що зважати під час монтажу

Розбираючи з'єднання, збережіть порядок шайб, дистанційних деталей і фіксаторів, якщо вони передбачені. Зношену втулку виймають відповідною оправкою, щоб не пошкодити гніздо. Посадкову поверхню очищують і перевіряють на задири. Нову втулку заводять без перекосу, прикладаючи рівномірне зусилля через оправку потрібного розміру. Прямі удари по тонкому краю можуть зім'яти торець і перешкоджати проходженню вала.

Спосіб закріплення, орієнтацію деталі та потребу в мастилі визначають за конструкцією зчеплення. Після встановлення перевіряють внутрішній розмір, оскільки посадка в гніздо може змінити зазор. До завершення складання переконуються, що вал рухається без заїдання, а втулка залишається на місці. Далі перевіряють дію механізму зчеплення. Якщо рух тугий або люфт не зник, потрібно повторно перевірити з'єднання, а не намагатися припрацювати деталь під навантаженням.
