Втулка проміжного вала DongFeng 354/404 AMG

Втулка проміжного вала DongFeng 354/404 AMG потрібна для відновлення посадки під час ремонту механізму з проміжним валом. Вал передає обертання між частинами механізму, а справність його сполучень допомагає зберігати належне розташування деталей. Під час заміни втулки необхідно витримати передбачені конструкцією посадку та зазори, щоб після складання не виникли перекіс, заклинювання або зайвий люфт.

Будова та ознаки зношення

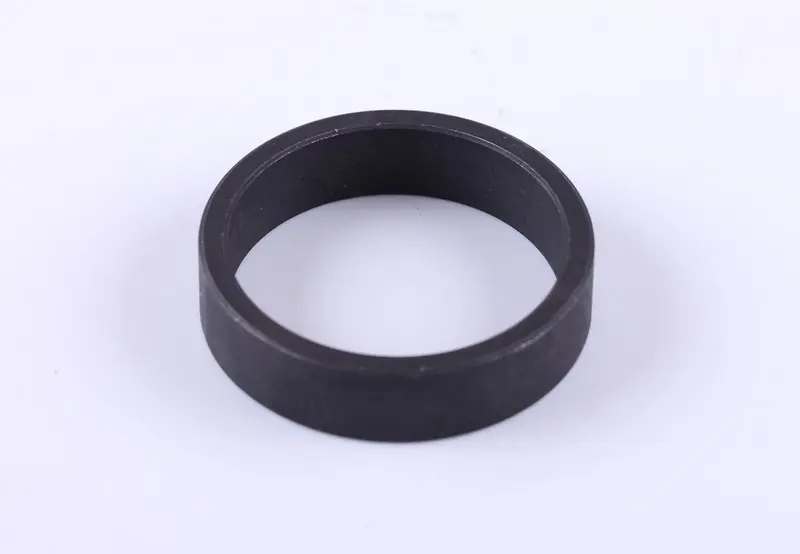

Деталь виконана у формі короткого кільця з наскрізним отвором, суцільною стінкою та рівними торцями. Для добору важливі три розміри: внутрішній діаметр, зовнішній діаметр і висота. Збіг лише одного з них ще не означає, що втулка стане на місце. Зокрема, відстань між торцями може впливати на розташування сусідніх деталей після затягування та фіксації збірки.

Втулку варто перевірити, якщо в механізмі з’явилися стукіт, люфт, нерівномірне обертання або сліди зміщення деталей. Причиною таких симптомів бувають і несправності інших частин, тож остаточний висновок роблять після розбирання. Тріщини, задири, виробіток отвору, зім’яті краї та пошкодження торців свідчать про потребу заміни. Також звертають увагу на сліди прокручування там, де конструкція передбачає нерухому посадку.

Як перевірити відповідність

Очистьте зняту втулку та виміряйте її отвір, зовнішню поверхню й висоту. Порівняйте форму країв, можливі уступи та ділянки контакту з іншими деталями. Отвір зі слідами зношення вимірюйте в кількох напрямках: через овальність один вимір може дати хибний орієнтир. Якщо втулка сильно пошкоджена, її використовують для порівняння форми, а розміри посадки уточнюють за збереженими ділянками та відповідними поверхнями механізму.

З’ясуйте точне місце втулки на валу, послідовність сусідніх деталей і спосіб їх фіксації. Позначення моделі звужує пошук, проте для остаточного добору потрібне зіставлення зі знятим зразком і будовою конкретного механізму. Завеликий зазор залишає люфт та прискорює подальше зношення. Надто туга посадка ускладнює встановлення й може пошкодити контактні поверхні. Невідповідна висота порушує взаємне положення деталей навіть за правильних діаметрів.

Заміна та перевірка складання

Перш ніж знімати втулку, запам’ятайте її положення та порядок шайб, кілець й інших деталей, якщо вони є в конструкції. Очистьте місце встановлення, огляньте ділянку вала та суміжні поверхні. Глибокі риски, задирки й виробіток не зникають після встановлення нової втулки, тому стан відповідної посадки потрібно оцінити окремо. Поруч перевіряють підшипники, упорні шайби та стопорні кільця, коли вони входять до цієї збірки.

Встановлюйте деталь без перекосу, дотримуючись передбаченого для механізму способу посадки та змащування. Якщо потрібне запресовування, застосовуйте відповідну оправку з рівномірним упором у торець. Прямі удари здатні зім’яти край і ускладнити посадку. Не розточуйте отвір навмання, намагаючись полегшити складання. Після встановлення перевірте фіксацію, належні зазори та вільний рух механізму вручну, де така перевірка передбачена. Якщо деталі заїдають або люфт залишився, перевірте відповідність втулки та якість посадки до запуску.
