Втулка осі передньої балки Xingtai 120/220 AMG

Втулка осі передньої балки Xingtai 120/220 AMG призначена для ремонту з’єднання балки з її віссю. Вона створює опорну поверхню між сполученими деталями й допомагає зберігати правильну посадку осі. Справне з’єднання дає балці змогу рухатися в межах, передбачених конструкцією, без надмірного люфту. Втулку замінюють через зношення, пошкодження або під час відновлення посадки після розбирання.

Будова та призначення

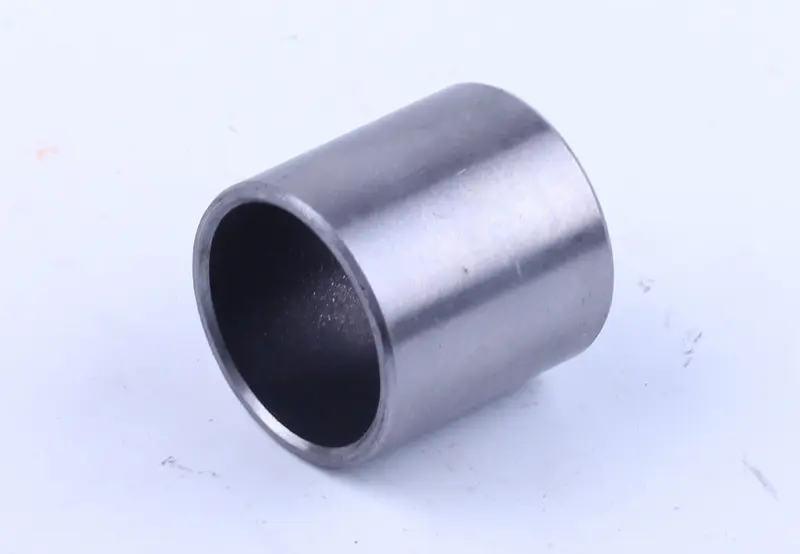

Це порожниста циліндрична деталь із рівною зовнішньою поверхнею та відкритим торцем без виступного буртика. Для її роботи потрібна відповідність двох поверхонь: внутрішнього отвору — осі, а зовнішнього діаметра — посадковому гнізду. Від цього залежить зазор у зібраному з’єднанні. Нова втулка сама по собі не виправляє зношену вісь або розбите гніздо, тому під час ремонту їх оглядають і вимірюють окремо.

Ознаки зношення

Збільшений люфт передньої балки, стукіт зі зміною навантаження та помітне зміщення осі в опорі — приводи перевірити це з’єднання. Причиною можуть бути також сусідні деталі, тож висновок роблять після огляду всього сполучення. На демонтованій втулці перевіряють отвір на овальність, шукають задири, тріщини й нерівномірно зношені ділянки. Бруд, нестача передбаченого змащення та послаблені кріплення сприяють прискореному зношенню.

Як підібрати втулку

Зіставте зі знятою деталлю внутрішній і зовнішній діаметри, довжину та форму торців. Окремо перевірте наявність канавок і мастильних отворів на старій втулці та їхнє розташування. Розмір зношеного отвору не варто брати за точний зразок: вимірювання в кількох напрямках допоможуть виявити овальність. Потрібну посадку визначають з урахуванням стану осі, гнізда та ремонтних даних техніки. Однакова довжина ще не означає, що деталі взаємозамінні.

Завеликий зазор між віссю та втулкою залишить люфт після ремонту, а затісна посадка може спричинити заїдання й задири. Невідповідний зовнішній діаметр завадить правильно закріпити втулку в гнізді. Помилка з довжиною може порушити розташування суміжних деталей під час складання. Разом із втулкою огляньте вісь, упорні поверхні та кріплення; деталі з істотним зношенням потребують ремонту або заміни, інакше нова втулка швидко втратить правильну посадку.

Заміна та перевірка

Перед розбиранням техніку надійно фіксують, а передню балку розвантажують, щоб зняти навантаження зі з’єднання. Збережіть порядок і орієнтацію демонтованих деталей. Стару втулку виймають відповідним інструментом, не пошкоджуючи гніздо. Посадкову поверхню очищають і перевіряють на задири та інші дефекти. Нову деталь установлюють рівно, без перекосу, використовуючи належну опору й оправку відповідного розміру. Удари безпосередньо по крайці можуть деформувати торець.

Якщо конструкція має канали для змащування, під час складання перевіряють, чи вони відкриті та правильно суміщені. Мастило й порядок затягування добирають за вимогами до цього з’єднання. Після встановлення перевіряють фіксацію осі, рух балки без заклинювання та відсутність надмірного люфту. Якщо балка рухається туго або з’єднання стукає, посадку перевіряють повторно: сильніше затягування кріплень не усуває помилку підбору втулки.
